Basis Cetakan Presisi Standar yang Disesuaikan dari Produsen Profesional di Cina

SIKAIDABasis Cetakan Presisi Standar banyak digunakan sebagai peralatan proses mendasar dalam industri pembuatan cetakan. Sebagai "kerangka" cetakan, mereka digunakan untuk memperbaiki dan mendukung komponen cetakan, mekanisme pemandu, dan sistem ejeksi. Sebagai produsen profesional dengan pabriknya sendiri di Tiongkok, SIKAIDA berkomitmen untuk menyediakan basis cetakan presisi standar yang hemat biaya dan, sebagai pemasok yang andal, memenuhi beragam kebutuhan pelanggan global.

IniBasis Cetakan Presisi Standarmengadopsi standar toleransi konvensional (toleransi dimensi ±0,1~1mm, kerataan ≤0,02mm/m), menggabungkan keunggulan ekonomi, keserbagunaan, dan pengiriman cepat. Mereka terdiri dari komponen standar seperti pelat dasar cetakan tetap dan pelat cetakan bergerak. Berikut klasifikasi detailnya.

Klasifikasi berdasarkan Jenis Cetakan

1. Basis Cetakan Injeksi

- Basis cetakan dua pelat (permukaan belahan tunggal): Basis cetakan injeksi presisi standar SIKAIDA yang paling banyak digunakan. Ini memiliki struktur sederhana, biaya rendah, dan pengiriman cepat, cocok untuk sebagian besar produk cetakan injeksi seperti cangkang kebutuhan sehari-hari, suku cadang peralatan rumah tangga, dan mainan plastik. Desain permukaan perpisahan tunggal menyederhanakan proses pemrosesan dan perakitan, sehingga meningkatkan efisiensi produksi.

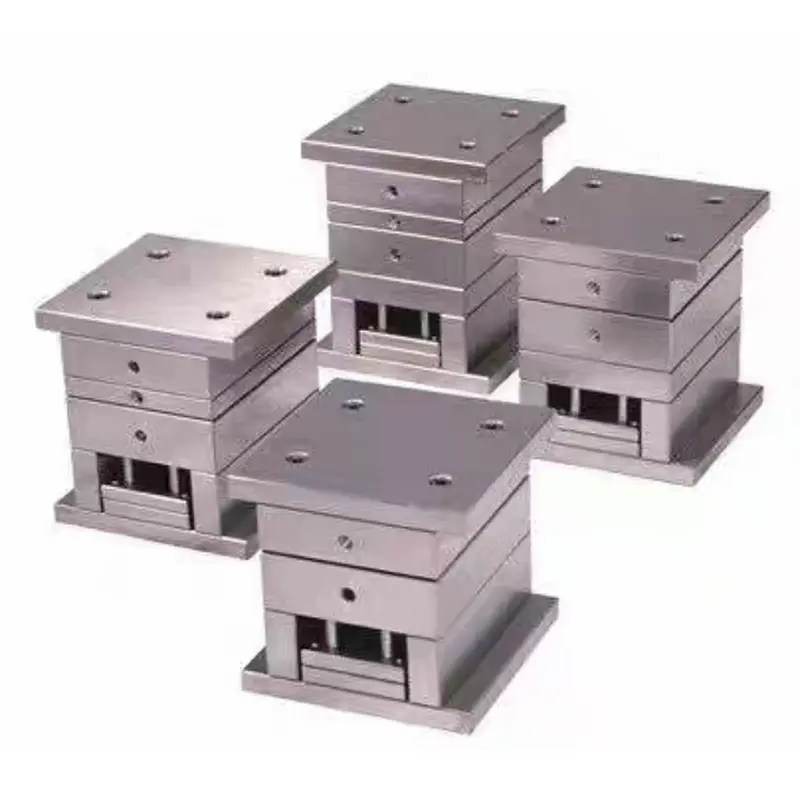

- Set die tiga pelat (gerbang sempit): Dibandingkan dengan set die dua pelat, ini menambahkan pelat dorong, sehingga menghasilkan struktur yang sedikit lebih rumit namun lebih fleksibel. Cocok untuk komponen presisi kecil yang memerlukan pelepasan gerbang otomatis (seperti komponen plastik kecil dan kebutuhan sehari-hari yang presisi). Permukaan perpisahan ganda memungkinkan pemisahan gerbang dan produk secara otomatis, sehingga memastikan kualitas permukaan produk.

2. Set Stamping Die

- Set Stamping Die Pilar Panduan Belakang: Menawarkan permukaan pengoperasian yang lebar untuk memudahkan pengumpanan, cocok untuk pengoperasian manual. Terutama digunakan untuk bagian stempel berukuran kecil hingga sedang seperti pengencang, peralatan dapur, dan perkakas perangkat keras. Ini adalah salah satu jenis set cetakan stempel yang paling umum digunakan di lini produk standar SIKAIDA.

- Set Stamping Die Pilar Pemandu Tengah: Mekanisme pemandu terletak di kedua sisi tengah, memberikan akurasi pemandu yang unggul dibandingkan dengan jenis pilar pemandu belakang. Cocok untuk komponen yang dicap yang memerlukan akurasi pemandu yang tinggi (seperti komponen perangkat keras presisi dan komponen yang dicap kecil dengan dimensi sedang).

Diklasifikasikan berdasarkan Komposisi Struktural

Basis Cetakan Presisi Standar SIKAIDAS menggunakan desain struktural standar, dengan semua komponen diproduksi secara massal. Hal ini memastikan kualitas produk yang stabil sekaligus mengurangi biaya produksi. Konfigurasi standar terdiri dari empat sistem utama dengan fungsi yang jelas dan integrasi yang erat.

1. Seri Templat

Komponen inti dasar cetakan, termasuk panel, cetakan tetap (pelat A), cetakan bergerak (pelat B), dan besi persegi (pelat C), semuanya terbuat dari baja struktural karbon berkualitas tinggi 45# atau baja paduan rendah. Setelah perlakuan panas, kekerasannya mencapai 240~270HB, memberikan sifat mekanik dan kemampuan mesin komprehensif yang sangat baik. Templat penting dapat dibuat dari baja pra-pengerasan P20, yang menyeimbangkan kinerja dan ekonomi.

2. Sistem Panduan

Terutama mencakup pilar pemandu dan selongsong pemandu, yang menggunakan pemandu geser dengan jarak bebas 0,02~0,04 mm. Pilar pemandu dan lubang selongsong pemandu dikerjakan dengan presisi H7, memastikan pergerakan yang fleksibel dan bebas kemacetan. Hal ini memberikan panduan yang tepat untuk pembukaan dan penutupan cetakan dan sangat penting untuk memastikan keakuratan dasar dasar cetakan.

3. Sistem Ejeksi

Terdiri dari batang pengatur ulang dan pin/selongsong pemandu ejeksi, sistem ini mengeluarkan produk cetakan dari rongga cetakan. Desain standar memastikan ejeksi yang stabil dan andal, mencegah deformasi dan kerusakan produk, serta menyesuaikan dengan persyaratan ejeksi berbagai jenis produk.

4. Sistem Pengikat dan Pemosisian

Termasuk baut berkekuatan tinggi dan pin lokasi untuk mengamankan komponen dasar cetakan, memastikan stabilitas struktural keseluruhan selama pengoperasian cetakan. Pemilihan pengencang dan pin lokasi yang terstandarisasi memastikan pertukaran yang baik dan memfasilitasi pemeliharaan dan penggantian di masa mendatang.

Berbagai Basis Cetakan Presisi Standar SIKAIDA memiliki batasan aplikasi yang jelas, memungkinkan pelanggan memilih model yang sesuai berdasarkan jenis produk, persyaratan presisi, dan wilayah pasar. Semua basis cetakan presisi standar SIKAIDA memiliki umur cetakan 100.000 hingga 500.000 siklus, memenuhi kebutuhan produksi industri skala besar dan mendukung produksi yang efisien bagi pelanggan.

Sebagai produsen dan pemasok profesional di Tiongkok, SIKAIDA tidak hanya menyediakan stok spesifikasi standar yang cukup tetapi juga melakukan layanan penyesuaian non-standar. Kami dapat merancang basis cetakan sekunder berdasarkan gambar pelanggan untuk memenuhi kebutuhan pribadi dari berbagai industri.
