Basis Cetakan Gerbang Kecil Sederhana Presisi Standar

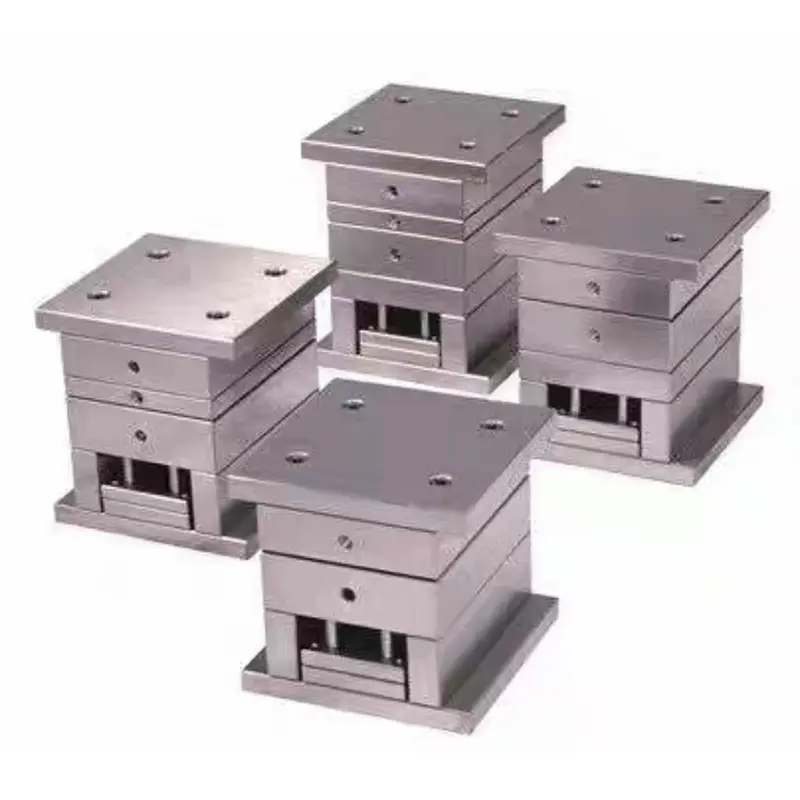

Basis Cetakan Gerbang Kecil Sederhana Presisi Standar ini memiliki struktur tiga pelat dengan gerbang titik, dioptimalkan dari basis cetakan gerbang halus tradisional. Mekanisme tambahan yang berlebihan dihilangkan, menyederhanakan desain namun tetap mempertahankan fungsi inti. Diproduksi di pabrik Tiongkok yang mengintegrasikan R&D, produksi, dan kontrol kualitas, ini adalah pemasok tepercaya di industri cetakan plastik. Produk ini cocok untuk produk plastik produksi massal dengan bentuk sederhana dan ketebalan dinding seragam. Efektivitas biaya dan stabilitasnya yang tinggi menjadikannya populer di berbagai industri.

Fitur Utama

1. Fitur Struktural

- Struktur tiga pelat: Terdiri dari pelat tetap, pelat bergerak, dan pelat ejektor, dengan pilar pemandu dan ring untuk panduan yang tepat; injeksi satu titik dengan gerbang titik, jalur aliran pendek, residu minimal, cocok untuk produk kecil.

- Desain Sederhana: Menghilangkan mekanisme tambahan yang rumit, menghasilkan struktur sederhana dan mengurangi biaya produksi dan kompleksitas.

- Presisi Standar: Akurasi dimensi ±0,05mm, kekasaran permukaan ≤Ra0,8μm, memenuhi persyaratan komponen plastik umum tanpa pemrosesan tambahan.

2. Desain Standar Modular: Basis Cetakan Gerbang Kecil Sederhana Presisi Standar mengadopsi standar internasional seperti LKM dan HASCO, dengan model umum seperti 2020 dan 2025, memungkinkan konfigurasi dan penggantian cepat; desain modular memfasilitasi pemeliharaan dan memperpanjang masa pakai.

3. Desain Sistem Pendingin: Desain sirkuit air pendingin konvensional menawarkan efisiensi sedang dan tata letak sederhana, memenuhi kebutuhan pendinginan sekaligus memfasilitasi pemrosesan dan pemeliharaan, sehingga mengurangi biaya di kemudian hari.

4. Keunggulan Gerbang Titik: Diameter gerbang titik 0,5-2 mm, tanda minimal dan mudah dilepas, cocok untuk plastik dengan daya alir yang baik seperti PP dan ABS, menjamin kualitas produk.

Aplikasi

Basis Cetakan Gerbang Kecil Sederhana Presisi Standar cocok untuk produksi massal produk plastik seperti rumah peralatan kecil dan tombol elektronik. Ini kompatibel dengan produk yang bentuknya sederhana, memiliki ketebalan dinding yang seragam, dan tidak memiliki persyaratan penampilan khusus, sehingga memenuhi kebutuhan berbagai industri.

Keuntungan Ekonomi

1. Biaya Terkendali: Basis cetakan presisi tinggi menghemat 30% -50% biaya bahan dan pemrosesan, sehingga meningkatkan daya saing pelanggan.

2. Waktu Siklus Pendek: Siklus produksi 2-4 minggu memungkinkan respons pasar yang cepat dan mempersingkat waktu peluncuran produk.

3. Pengoperasian yang Mudah: Struktur yang jelas, perakitan dan pemeliharaan yang sederhana, persyaratan keterampilan yang rendah untuk operator, memfasilitasi produksi skala besar.

Proses Manufaktur

1. Tahap Desain: Tentukan struktur cetakan berdasarkan parameter produk plastik, pilih dasar cetakan standar yang sesuai, dan desain rongga dan inti menggunakan perangkat lunak seperti UG dan Pro/E, dengan mempertimbangkan faktor proses utama.

2. Pemilihan Bahan

Basis Cetakan Gerbang Kecil Sederhana Presisi Standar menggunakan baja struktural karbon seperti baja 45. Pilar pemandu dan busing terbuat dari baja tahan aus. Rongga dan inti terbuat dari baja cetakan yang sudah dikeraskan seperti P20 (HRC30-35). Suku cadang standar bersumber dari produsen khusus.

3. Alur Pemrosesan

- Pemesinan Kasar: Pemesinan kasar pada pelat dan rongga cetakan, menyisakan jarak 0,5-1 mm.

- Pemesinan Selesai: Pemesinan CNC pada rongga, pemotongan kawat pada bagian yang rumit, serta pengeboran dan penyadapan secara bersamaan.

- Perlakuan Panas: Tempering rongga dan inti ke HRC30-35 untuk meningkatkan ketahanan aus.

- Perawatan Permukaan: Pemolesan rongga hingga Ra0,8μm.

4. Perakitan dan Debugging

Rakit bagian standar dan rongga/inti, pasang pada mesin cetak injeksi untuk pencetakan percobaan dan penyesuaian parameter. Sesuaikan rongga berdasarkan hasil cetakan percobaan dan atasi cacat umum.

Tren Perkembangan

1. Standardisasi dan Modularisasi: Meningkatkan standardisasi untuk mencapai manufaktur konfigurasi yang cepat dan memperpendek siklus pengiriman.

2. Manufaktur Cerdas: Menggabungkan teknologi otomasi digital untuk meningkatkan akurasi dan efisiensi pemrosesan.

3. Pendinginan Efisiensi Tinggi: Tata letak saluran air yang dioptimalkan untuk meningkatkan efisiensi pendinginan sekaligus mengendalikan biaya.

4. Ringan dan Tahan Lama: Struktur dan bahan yang dioptimalkan untuk mengurangi berat, meningkatkan ketahanan aus, dan memperpanjang masa pakai.

Pertanyaan yang Sering Diajukan

Q1: Produk plastik apa yang cocok untuk Basis Cetakan Gerbang Kecil Sederhana Presisi Standar?

A1: Cocok untuk komponen plastik berukuran kecil hingga sedang, seperti rumah peralatan, kancing produk elektronik, wadah kebutuhan sehari-hari, aksesori alat tulis, dll. Sangat cocok untuk produk produksi massal dengan bentuk yang relatif sederhana, ketebalan dinding seragam, dan persyaratan penampilan yang rendah.

Q2: Apa perbedaan utama antara basis cetakan yang disederhanakan dan basis cetakan presisi tinggi?

A2: Perbedaan utama terletak pada kompleksitas struktur, tingkat presisi, dan persyaratan kualitas permukaan. Basis cetakan yang disederhanakan menghilangkan mekanisme bantu yang kompleks, mengadopsi struktur sederhana yang terstandarisasi, mengontrol akurasi dimensi dalam ±0,05 mm, dan memerlukan kekasaran permukaan Ra0,8μm atau kurang. Biayanya biasanya 30% -50% lebih rendah daripada basis cetakan presisi tinggi.

Q3: Apa keuntungan dari gerbang titik?

A3: Gerbang titik berdiameter kecil (biasanya 0,5-2 mm), menghasilkan tanda gerbang yang lebih kecil sehingga mudah dihilangkan dan tidak mempengaruhi tampilan produk. Prosesnya lebih singkat, sehingga bermanfaat untuk pengisian lengkap produk kecil, dan sangat cocok untuk bahan plastik dengan kemampuan mengalir yang baik seperti PP, ABS, dan PS.

Q4: Berapa lama siklus pembuatan cetakan?

A4: Siklus produksi untuk Basis Cetakan Gerbang Kecil Sederhana Presisi Standar biasanya 2-4 minggu. Karena strukturnya yang sederhana dan langkah pemrosesan yang lebih sedikit, siklus produksi dapat dipersingkat 30%-50% dibandingkan dengan cetakan kompleks berpresisi tinggi, sehingga memungkinkan respons cepat terhadap permintaan pasar.

Q5: Bagaimana cara memilih spesifikasi dasar cetakan yang sesuai?

A5: Memilih spesifikasi dasar cetakan yang tepat memerlukan pertimbangan faktor seperti ukuran produk, model mesin cetak injeksi, dan kebutuhan volume produksi. Spesifikasi umum mencakup model seperti 2020, 2025, 3030, dan 4040. Umumnya cocok untuk ukuran produk berada dalam 80% dari ukuran rongga cetakan. Disarankan untuk memilih spesifikasi dasar cetakan berdasarkan dimensi eksternal maksimum produk ditambah kelonggaran yang sesuai.
