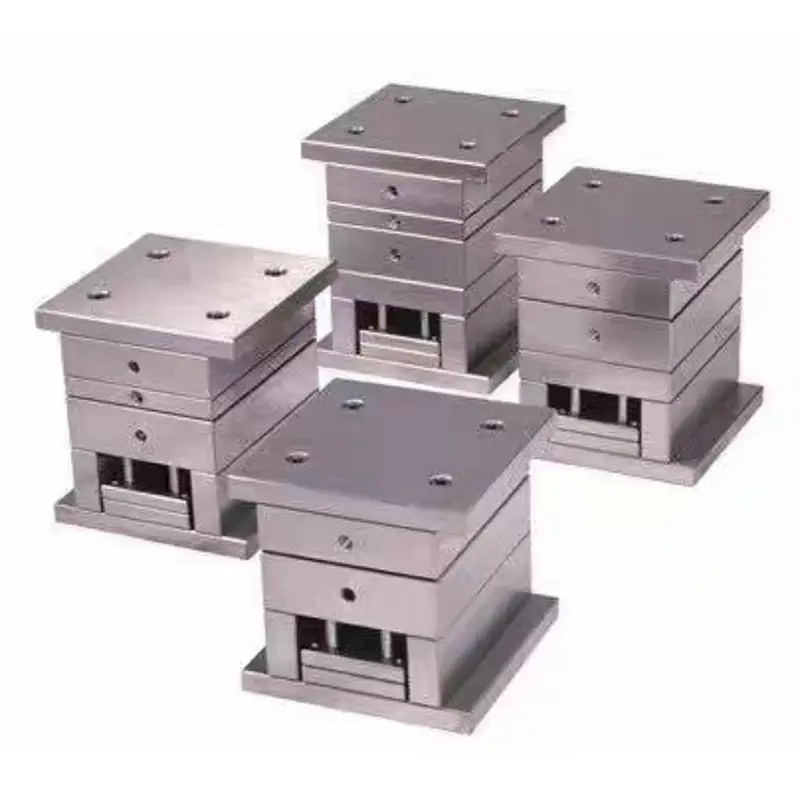

Basis Cetakan Gerbang Besar Presisi Sangat Tinggi

Basis Cetakan Gerbang Besar Presisi Ultra Tinggi SIKAIDA secara khusus disesuaikan untuk cetakan injeksi dua pelat, memenuhi kebutuhan cetakan injeksi skala besar dan presisi tinggi. Sebagai pendukung struktural cetakan, ini memastikan produksi yang efisien dan stabil. Sebagai pemasok terpercaya, SIKAIDA memiliki pabrik profesional di China, yang mengintegrasikan R&D, produksi, pengujian, dan layanan purna jual untuk memberikan solusi bagi pelanggan global.

Detail Produk

1. Standar Desain Presisi Tinggi

- Akurasi Dimensi: Permukaan perkawinan inti dalam ±0,005mm, sistem pemandu dalam ±0,002mm, memastikan kesesuaian komponen.

- Kerataan: Paralelisme pelat atas dan bawah dalam jarak 0,02 mm/m, menghindari deformasi yang tidak merata di bawah tekanan injeksi.

- Akurasi Posisi: Panduan posisi lubang pilar ±0,01mm, menemukan posisi lubang pin ±0,008mm, memastikan keselarasan yang tepat antara cetakan bergerak dan cetakan tetap.

2. Desain Struktural Skala Besar

- Spesifikasi: Kompatibel dengan cetakan mulai dari 400mm×400mm hingga 1200mm×800mm, mencakup kebutuhan cetakan injeksi skala besar.

- Optimasi Ketebalan: Analisis elemen hingga mengoptimalkan ketebalan dinding, menyeimbangkan kekuatan dan penghematan material.

- Struktur yang Diperkuat: Tulang rusuk penguat mesh internal menahan deformasi tekanan injeksi, memastikan stabilitas jangka panjang.

3. Sistem Pemandu Kekakuan Tinggi

- Pilar dan Busing Pemandu: Bahan SKD61 dengan pengerasan permukaan, gesekan rendah, ketahanan aus yang tinggi, memperpanjang masa pakai.

- Akurasi Pemandu: Panduan empat pilar dengan celah 0,01-0,02 mm, mencegah ketidaksejajaran cetakan.

- Sistem Reset: Batang reset presisi memastikan penutupan cetakan yang konsisten, mengurangi tingkat scrap.

4. Sistem Pendingin Efisiensi Tinggi

- Sirkuit Air Pendingin: Pendinginan konformal pencetakan 3D meningkatkan efisiensi lebih dari 30% dan mempersingkat waktu pendinginan.

- Akurasi Kontrol Suhu: ±1℃, memastikan stabilitas dimensi produk dan mencegah deformasi.

- Sirkulasi Cepat: Tata letak sirkuit air yang dioptimalkan memperpendek waktu siklus pencetakan injeksi sebesar 20-25%.

5. Pemosisian Presisi dan Sistem Penjepit

- Sistem Pemosisian: Pin dan bushing pemosisian memiliki akurasi kesesuaian H7/g6, memastikan pemosisian yang tepat.

- Mekanisme Penjepit: Baut berkekuatan tinggi dengan desain anti-longgar memastikan kekuatan penjepitan yang seragam dan mencegah kerusakan cetakan.

- Perlindungan Keamanan: Sakelar batas internal mencegah kesalahan pengoperasian dan memastikan keamanan produksi.

Fitur Inti

1. Presisi Ultra Tinggi: Mencapai tingkat mahir internasional, memenuhi persyaratan produk presisi tinggi.

2. Stabilitas Kuat: Desain dan pemilihan material yang dioptimalkan, cocok untuk produksi intensitas tinggi.

3. Efisiensi Tinggi dan Penghematan Energi: Memperpendek siklus produksi dan meningkatkan efisiensi produksi.

4. Tahan lama: Ketahanan aus yang tinggi dan ketahanan korosi, mengurangi biaya penggantian.

Area Aplikasi

Basis Cetakan Gerbang Besar Presisi Ultra Tinggi banyak digunakan dalam aplikasi cetakan injeksi presisi skala besar seperti interior otomotif, rumah peralatan rumah tangga, dan produk elektronik, memberikan dukungan untuk produksi berkualitas tinggi di berbagai industri.

Pengenalan Proses Manufaktur

1. Desain Analisis dan Simulasi

- Simulasi CAE struktur, konduksi panas, dan proses pencetakan injeksi memastikan desain yang masuk akal.

- Analisis aliran cetakan mengoptimalkan saluran air dan memprediksi cacat cetakan; analisis elemen hingga memverifikasi kekuatan dan kekakuan.

2. Proses Pemesinan Presisi

- Pemesinan kasar (mesin penggilingan gantri CNC, akurasi 0,1 mm) → Pemesinan akhir (CNC kecepatan tinggi, Ra≤0,8μm).

- Pemesinan khusus (EDM untuk permukaan kompleks) + penggilingan presisi + penyelesaian manual memastikan akurasi.

3. Perlakuan Panas dan Perawatan Permukaan

Perlakuan suhu (HRC28-32), pengerasan permukaan (pilar pemandu dan bushing HRC48-52), perlakuan anti-korosi meningkatkan ketahanan terhadap karat.

4. Perakitan dan Debugging Presisi: Pembersihan ultrasonik → perakitan presisi → inspeksi mesin pengukur koordinat (CMM) → pencetakan percobaan T0, memastikan akurasi dan stabilitas.

Tren Perkembangan:

1. Integrasi Cerdas

Sensor tertanam di Basis Cetakan Gerbang Besar Presisi Ultra Tinggi untuk pemantauan waktu nyata; AI mengoptimalkan parameter proses, memprediksi pemeliharaan peralatan, dan mengurangi biaya waktu henti.

2. Inovasi Manufaktur Aditif

Pencetakan 3D dengan pendinginan konformal dan cetakan terintegrasi; optimasi topologi mencapai bobot yang lebih ringan (pengurangan bobot 30%).

3. Teknologi Produksi Efisiensi Tinggi

Penjepitan cetakan yang cepat (pengurangan waktu penggantian cetakan sebesar 50%), dapat disesuaikan dengan jalur produksi otomatis, dan optimalisasi parameter proses berbasis data besar.

Pertanyaan yang Sering Diajukan:

Q1: Apa bahan utama dari Basis Cetakan Gerbang Besar Presisi Ultra Tinggi?

A1: Bahan utama dasar cetakan adalah baja struktural karbon berkualitas tinggi 45# atau 50#; pilar pemandu dan bushing menggunakan baja bantalan seperti SKD61 dan SUJ2; beberapa aplikasi kelas atas menggunakan baja cetakan P20 atau 738H yang telah dikeraskan sebelumnya.

Q2: Apa siklus pembuatan dasar cetakan yang khas?

A2: Tergantung pada kompleksitas dan ukurannya, siklus produksi umumnya 15-45 hari. Basis cetakan standar memerlukan waktu 15-20 hari, sedangkan basis cetakan khusus non-standar memerlukan 30-45 hari, termasuk seluruh proses desain, pemrosesan, perlakuan panas, perakitan, dan pengujian.

Q3: Bagaimana cara memastikan presisi dan stabilitas dasar cetakan?

A3: Presisi dipastikan melalui langkah-langkah berikut: ① Proses perlakuan panas yang ketat memastikan stabilitas material; ② Peralatan permesinan presisi memastikan akurasi pemrosesan; ③ Sistem pengujian lengkap memverifikasi presisi akhir; ④ Perawatan pencegahan karat dan korosi memastikan akurasi jangka panjang.

Q4: Proses pencetakan injeksi apa yang cocok untuk Basis Cetakan Gerbang Besar Presisi Ultra Tinggi?

A4: Basis cetakan ini cocok untuk berbagai proses pencetakan injeksi, termasuk cetakan injeksi tekanan tinggi, cetakan injeksi tekanan rendah, cetakan injeksi dua warna, dan IMD (Dekorasi Dalam Cetakan), dan sangat cocok untuk produk yang memerlukan kualitas penampilan tinggi dan akurasi dimensi yang tepat.

Q5: Bagaimana cara merawat dan memperbaiki dasar cetakan?

A5: ① Periksa secara teratur pelumasan pilar pemandu dan selongsong pemandu, dan tambahkan gemuk tepat waktu; ② Jaga kebersihan rangka cetakan dan bersihkan sisa lem dan kotoran tepat waktu; ③ Periksa keakuratan secara teratur dan sesuaikan tepat waktu jika ditemukan kelainan; ④ Oleskan minyak anti karat dan simpan dengan benar jika tidak digunakan dalam waktu lama.
