Perlengkapan Penempatan Bola Grafit

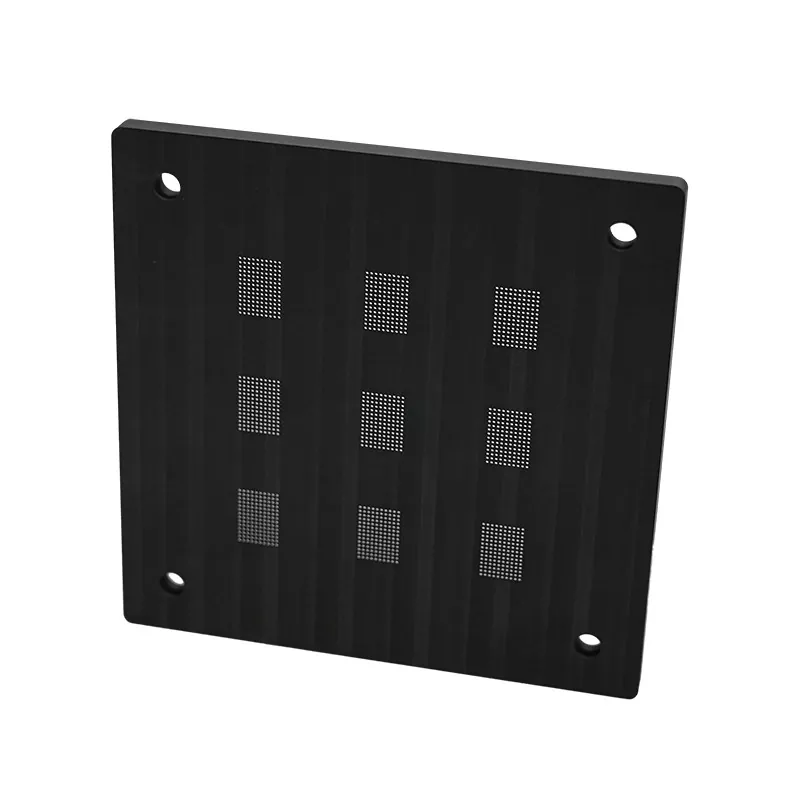

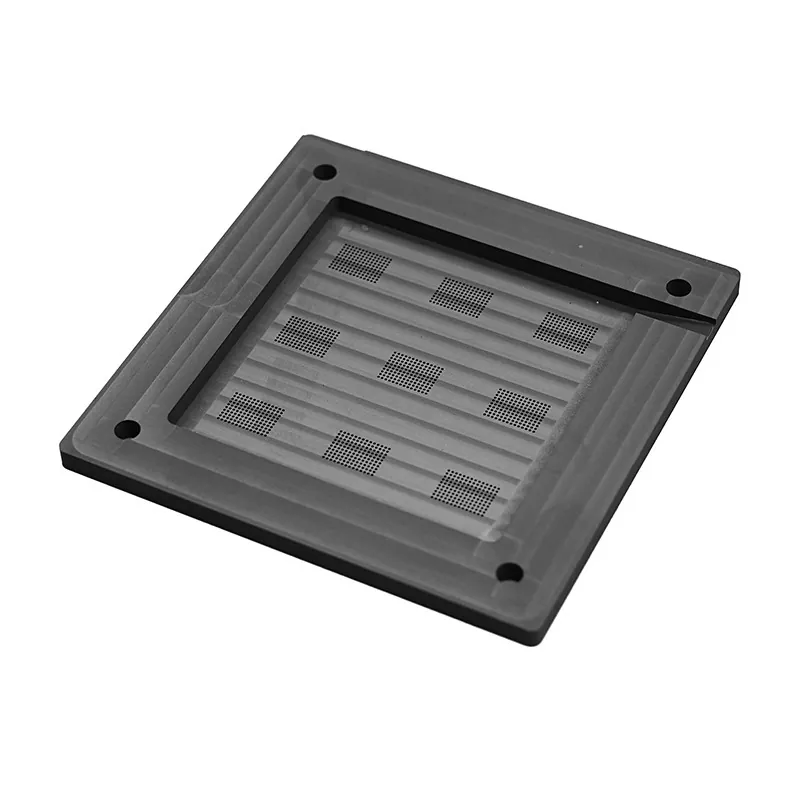

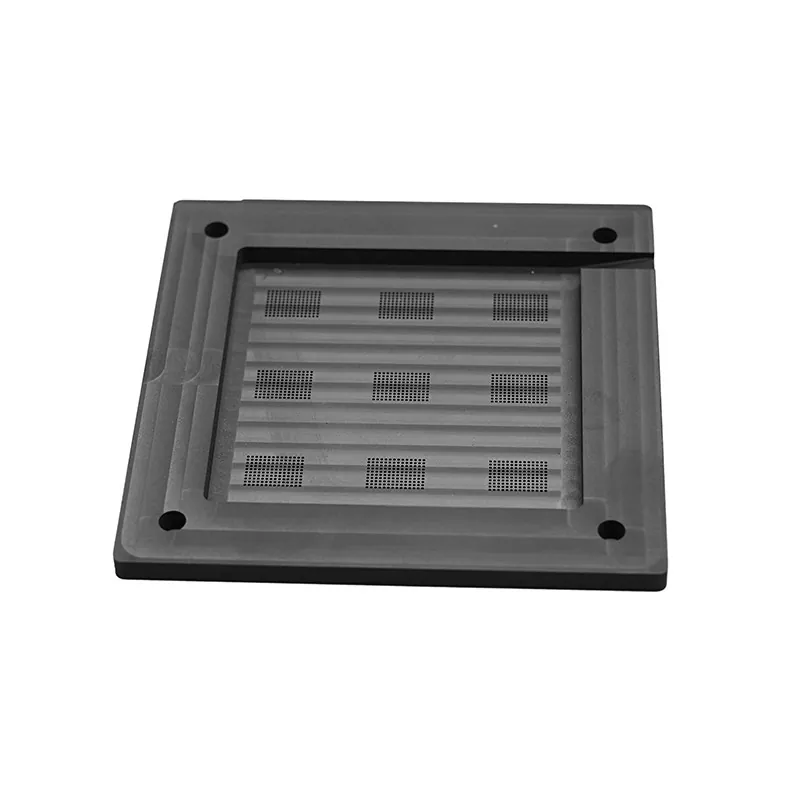

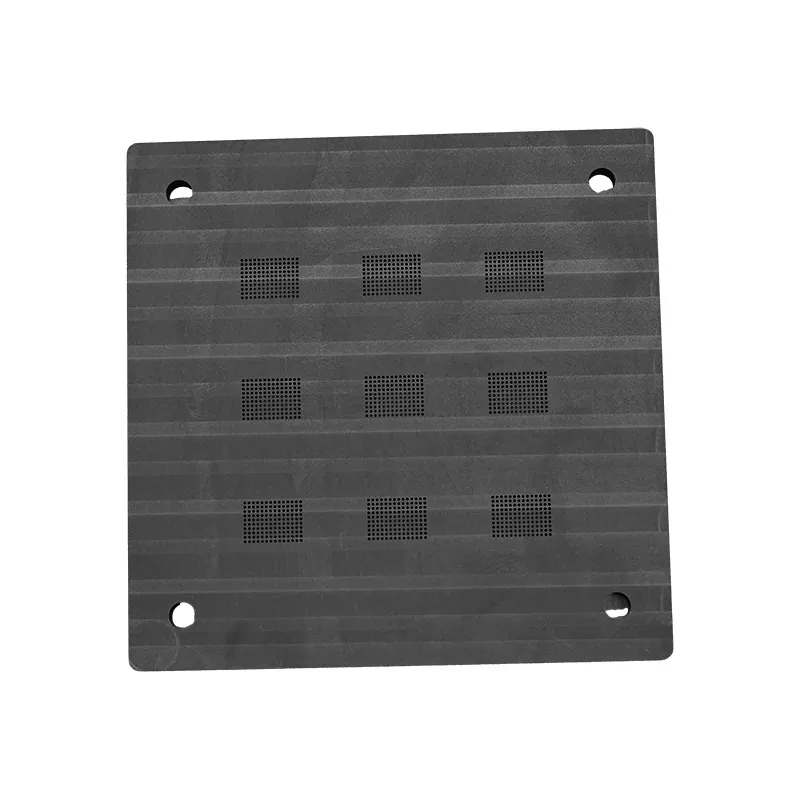

Perlengkapan Penempatan Bola Grafit SIKAIDA menggunakan grafit dengan kemurnian tinggi dan teknologi permesinan presisi serta perawatan permukaan, yang memenuhi standar tingkat semikonduktor. Permukaannya halus dan bersih, dengan kinerja suhu tinggi yang stabil. Struktur yang dioptimalkan memfasilitasi pengoperasian dan pemeliharaan, secara efektif meningkatkan efisiensi dan hasil penempatan bola.

Grafit dengan kemurnian tinggi bersifat konduktif termal dan tahan korosi, memastikan stabilitas dimensi selama penyolderan suhu tinggi dan mencegah kontaminasi ion berbahaya. Perawatan permukaan khusus menjamin keterbasahan yang sangat baik dengan bola solder, menghindari kontaminasi oksidasi.

Spesifikasi Teknis

Fitur Utama

Perlengkapan Penempatan Bola Grafit memiliki beberapa fitur utama: 1) Kemurnian tinggi (grafit ≥99,5%, bebas kontaminasi ion); 2) Kerataan tinggi (kerataan ≤0,002 mm/m, Ra≤0,4 μm); 3) Presisi penempatan bola tingkat mikron (diameter bola ±0,025 mm, jarak bola ±0,05 mm); 4) Tahan suhu tinggi (kinerja stabil pada 300 °C); 5) Manajemen termal yang sangat baik (konduktivitas termal seragam, mengurangi tekanan termal).

Skenario Aplikasi

Perlengkapan Penempatan Bola Grafit banyak digunakan dalam kemasan semikonduktor (kemasan kepadatan tinggi seperti BGA dan CSP), perakitan mikroelektronik (komponen kecil seperti 0402 dan 0201), perangkat optoelektronik (LED, laser), perangkat MEMS, dan semikonduktor daya (IGBT, MOSFET).

Keuntungan Utama

1. Keunggulan Kemurnian Bahan: Kandungan pengotor rendah, laju evolusi gas rendah, stabilitas kimia, kinerja batch yang konsisten, dan kepatuhan terhadap standar industri semikonduktor.

2. Keunggulan Presisi: Kerataan tingkat mikron dan akurasi posisi, permukaan halus dan bebas cacat, kemampuan pengulangan yang sangat baik dalam produksi massal, dan kemampuan beradaptasi terhadap kemasan dengan kepadatan tinggi.

3. Keunggulan Kinerja Termal: Kisaran suhu pengoperasian yang luas (-40°C hingga 300°C), koefisien ekspansi termal yang kompatibel dengan wafer silikon, konduktivitas termal yang baik, dan kinerja siklus termal yang stabil.

4. Keuntungan Kompatibilitas Proses: Perlengkapan Penempatan Bola Grafit kompatibel dengan berbagai solder, memiliki jendela proses yang lebar, mudah dibersihkan, memiliki umur panjang, dan menawarkan manfaat ekonomi yang signifikan.

Kemampuan Teknis

Perusahaan ini memiliki kemampuan teknis yang kuat: kontrol material yang ketat, dengan beberapa inspeksi pada saat kedatangan; dilengkapi dengan serangkaian peralatan pemrosesan presisi tinggi untuk memastikan kualitas permukaan; beragam proses perawatan permukaan untuk memenuhi kebutuhan yang berbeda; sistem pengujian yang tepat untuk memastikan akurasi yang stabil; dan produk yang telah lulus pengujian lingkungan yang ketat untuk beradaptasi dengan produksi sebenarnya.

Pertanyaan yang Sering Diajukan:

Q1: Mengapa memilih bahan grafit untuk perlengkapan penempatan bola?

A1: Bahan grafit memiliki kemurnian yang sangat tinggi, konduktivitas termal yang sangat baik, dan ketahanan suhu tinggi, serta stabil secara kimia dalam proses semikonduktor. Dibandingkan dengan bahan lain, grafit tidak melepaskan ion pengotor berbahaya ke dalam chip dan menjaga stabilitas dimensi pada suhu tinggi, menjadikannya bahan yang ideal untuk perlengkapan penempatan bola semikonduktor.

Q2: Apa kerataan dan kekasaran permukaan spesifik dari perlengkapan tersebut?

A2: Perlengkapan Penempatan Bola Grafit kami memiliki kerataan permukaan yang dikontrol dalam 0,002 mm/m dan kekasaran permukaan Ra≤0,4 μm. Kerataan dan kehalusan permukaan yang sangat tinggi ini memastikan kontak yang seragam dengan chip dan substrat, menghindari cacat penempatan bola yang disebabkan oleh ketidakrataan permukaan.

Q3: Berapa akurasi penempatan bola yang bisa dicapai?

A3: Perlengkapan kami mencapai akurasi posisi penempatan bola ±0,025 mm dan akurasi lemparan bola ±0,05 mm. Tingkat akurasi ini sepenuhnya memenuhi persyaratan proses pengemasan semikonduktor arus utama saat ini dan dapat menangani aplikasi penempatan bola mikro-pitch dengan kepadatan tinggi.

Q4: Berapa suhu pengoperasian maksimum perlengkapan?

A4: Perlengkapan Penempatan Bola Grafit kami dapat beroperasi secara normal dalam kisaran suhu -40°C hingga 300°C. Kisaran suhu ini mencakup semua tahap penting proses pengemasan semikonduktor, termasuk penyolderan reflow dan penyimpanan suhu tinggi.

Q5: Dapatkah Anda menyediakan produk perkakas yang disesuaikan?

A5: Ya, kami dapat menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan spesifik. Pelanggan dapat memberikan gambar atau sampel terperinci, dan kami dapat memproses berbagai produk perkakas non-standar. Ukuran pemrosesan minimum adalah 0,5 mm, dan toleransi dapat dikontrol dalam ±0,01 mm.

Q6: Bagaimana masa pakai dan penggunaan kembali perkakas tersebut?

A6: Dalam penggunaan normal dan perawatan yang tepat, perkakas pemasangan bola grafit kami dapat digunakan kembali lebih dari 100 kali. Masa pakai sebenarnya bergantung pada kondisi penggunaan tertentu, parameter proses, dan pemeliharaan. Kami merekomendasikan pemeriksaan permukaan dan pengujian kinerja secara berkala untuk memastikan perkakas berada dalam kondisi baik.

Q7: Bagaimana Anda memastikan kebersihan dan sifat perkakas yang bebas kontaminasi?

A7: Perkakas kami menjalani pembersihan ketat dan perawatan permukaan setelah pemrosesan, termasuk pembersihan ultrasonik, pembilasan air deionisasi, dan pemanggangan bersuhu tinggi. Perkakas ini dikemas dalam kemasan anti-statis dan tahan debu untuk memastikan kebersihan selama transportasi dan penyimpanan. Setelah menerima produk, pelanggan disarankan untuk membongkar dan menggunakannya di lingkungan ruang bersih.

Q8: Berapa resistivitas dan konduktivitas termal perkakas?

A8: Perkakas grafit kami memiliki resistivitas 8-15 μΩ·m (pada 25°C) dan konduktivitas termal sekitar 120-200 W/m·K. Parameter ini memastikan kinerja yang seimbang dalam isolasi listrik dan manajemen termal, sehingga cocok untuk berbagai aplikasi pengemasan semikonduktor.
