Stamping Rakitan Kompartemen Mesin Otomotif Dies

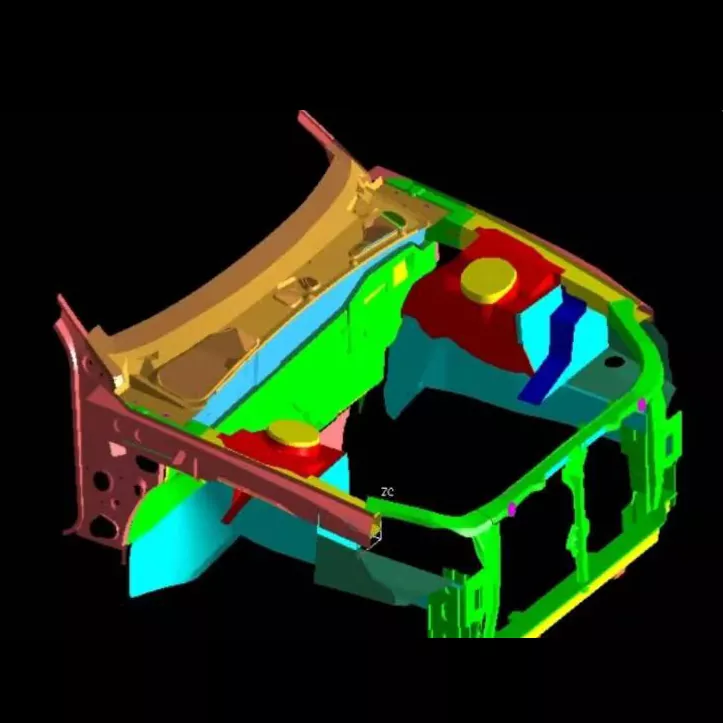

Rakitan kompartemen mesin otomotif adalah komponen penahan beban inti dari powertrain otomotif, dan tingkat produksi cetakan stempelnya mewakili tingkat tertinggi teknologi cetakan stempel otomotif. Stamping Dies Rakitan Kompartemen Mesin Otomotif SIKAIDA bukanlah cetakan tunggal, melainkan sistem cetakan lengkap yang digunakan untuk mencap lembaran logam ke rangka utama dan panel bodi kompartemen mesin. Komponen-komponen ini kemudian dirakit menjadi kompartemen mesin lengkap melalui pengelasan atau perbautan.

Fitur Produk Inti

1. Ukuran Besar dan Struktur Kompleks

Stamping Dies Rakitan Kompartemen Mesin Otomotif berukuran besar (biasanya lebih panjang dari 1,2 meter dan lebih lebar dari 0,8 meter), dengan struktur rongga yang kompleks. Mereka memerlukan pembentukan lubang pemasangan, tulang rusuk yang diperkuat, dan tepi yang terlipat, mengintegrasikan beberapa stasiun kerja termasuk menggambar dalam, membentuk, memotong, dan meninju.

2. Presisi Ultra Tinggi dan Kekuatan Tinggi

Sebagai komponen penahan beban keselamatan yang penting pada mobil, keakuratan dimensi komponen yang dicap dikontrol dalam ±0,05 mm, tanpa cacat permukaan seperti retak atau kerutan. Baja cetakan berkualitas tinggi dan proses perlakuan panas yang presisi memastikan kekuatan tinggi, kekerasan tinggi, dan ketahanan aus yang tinggi pada cetakan.

3. Integrasi Multi-Proses

Mengintegrasikan berbagai proses seperti deep drawing, trimming, punching, flanging, dan shaping, menggunakan struktur die progresif atau kontinu, mendukung produksi massal otomatis.

4. Sistem Pemandu dan Bongkar Muat yang Presisi

Mekanisme pemandu, pembongkaran, dan ejeksi yang presisi dirancang untuk pemotongan yang rumit dan sudut negatif pada bagian yang dicap, memastikan aliran material yang seragam dan mengurangi cacat pembentukan.

5. Kontrol Suhu dan Pelumasan

Beberapa model dilengkapi dengan sistem kontrol suhu pemanasan/pendinginan dan sistem pelumasan efisiensi tinggi untuk mengurangi gesekan, memperpanjang umur cetakan, dan memastikan kualitas stempel bahan kelas atas.

Area Aplikasi

1. Manufaktur Kendaraan Penumpang

Menghasilkan komponen struktural bodi inti seperti sekat depan, fender, firewall, dan panel dalam dan luar kap mesin, memberikan dukungan dan perlindungan struktural.

2. Kendaraan Energi Baru

Stamping Dies Rakitan Kompartemen Mesin Otomotif disesuaikan dengan persyaratan penyesuaian tata letak kompartemen mesin kendaraan energi baru, dioptimalkan untuk material ringan seperti paduan aluminium dan baja berkekuatan tinggi, sehingga memenuhi persyaratan presisi yang lebih tinggi.

3. Manufaktur Kendaraan Komersial

Disesuaikan dengan kebutuhan kompartemen mesin yang lebih besar dan kompleks pada kendaraan komersial seperti truk dan bus, yang mampu menangani pembentukan lembaran logam ultra-besar tugas berat.

Proses Manufaktur

1. Analisis Produk dan Desain Proses

Menggunakan perangkat lunak CAE seperti AutoForm dan Dynaform untuk analisis sifat mampu bentuk stempel, memprediksi dan menyelesaikan masalah seperti retak dan kerutan, serta mengoptimalkan parameter proses.

2. Desain Cetakan

Stamping Dies Rakitan Kompartemen Mesin Otomotif dirancang dalam 3D penuh menggunakan perangkat lunak seperti UG, CATIA, dan AutoCAD, menyempurnakan setiap komponen untuk menyeimbangkan kekuatan, kekakuan, masa pakai, dan efisiensi produksi.

3. Pemilihan Bahan

- Bahan Dasar: baja struktural karbon 45#, 50#

- Bagian Kerja: Cr12MoV, Cr12, dan baja perkakas lainnya; untuk produksi massal, bahan semen karbida atau metalurgi serbuk berikat baja dapat digunakan.

4. Pemesinan Presisi

- Pemesinan Kasar: Membuang material berlebih menggunakan mesin gantry milling besar atau pusat permesinan.

- Selesaikan Pemesinan: Pusat permesinan CNC presisi tinggi, EDM kawat lambat.

- Pemesinan Khusus: Pemesinan pelepasan listrik pada permukaan kompleks, pemolesan hingga Ra≤0,4μm.

- Perlakuan Panas: Quenching, tempering, nitriding, dll., untuk meningkatkan kekerasan dan ketahanan aus.

5. Perakitan dan Cetakan Uji Coba T0

Setelah perakitan, cetakan dipasang pada peralatan stamping untuk pencetakan percobaan, menyesuaikan parameter seperti tekanan dan langkah hingga bagian yang dicap memenuhi standar.

Tren Perkembangan

1. Cetakan terintegrasi ultra-besar: Dapat disesuaikan dengan peralatan stamping seberat 2000 ton ke atas, mengurangi jumlah suku cadang dan proses pengelasan.

2. Pembentukan material ringan: Dioptimalkan untuk material seperti paduan aluminium dan baja berkekuatan tinggi, meningkatkan masalah pegas kembali.

3. Manufaktur cerdas dan digitalisasi: Mengintegrasikan analisis CAE, pencetakan 3D, digital twins, dan teknologi lainnya untuk mempersingkat siklus pengembangan.

4. Produksi otomatis multi-stasiun: Mencapai otomatisasi penuh dari masukan lembaran logam hingga keluaran produk jadi, meningkatkan efisiensi dan konsistensi.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Dies Rakitan Kompartemen Mesin Otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon berkualitas tinggi (seperti 45#, 50#), sedangkan bagian kerja menggunakan baja perkakas kromium tinggi karbon tinggi (seperti Cr12MoV, Cr12), baja berkecepatan tinggi (seperti W6Mo5Cr4V2), atau karbida disemen. Untuk produksi massal, bahan karbida semen atau metalurgi serbuk berikat baja dapat digunakan untuk memastikan cetakan memiliki kekuatan tinggi, kekerasan tinggi, dan ketahanan aus yang tinggi.

Q2: Berapa lama siklus produksi Stamping Rakitan Kompartemen Mesin Otomotif?

A2: Cetakan stempel untuk rakitan kompartemen mesin otomotif adalah puncak dari teknologi, pengalaman, dan keahlian. Siklus pengembangannya panjang (biasanya 8-15 bulan) dan mahal (mencapai jutaan hingga puluhan juta RMB), menjadikannya indikator utama kekuatan keseluruhan perusahaan pembuat cetakan. Semakin tinggi kompleksitasnya, semakin panjang siklusnya. Dengan penerapan manufaktur cerdas dan teknologi digital, siklus pengembangan secara bertahap semakin pendek.
