Stamping Rakitan Bagian Dalam Panel Samping Otomotif Dies

SIKAIDA Automotive Side Panel Inner Majelis Stamping Dies adalah sistem cetakan besar dan presisi tinggi yang digunakan untuk mencap panel bagian dalam panel samping dari lembaran logam. Mereka adalah cetakan inti dalam produksi body-in-white dan banyak digunakan dalam pembuatan mobil penumpang dan kendaraan komersial. Produk ini mengintegrasikan beberapa proses pencetakan untuk mencapai cetakan satu bagian pada panel samping bagian dalam, memastikan efisiensi dan konsistensi produksi. Pabrik kami di Cina, dengan peralatan canggih dan tim profesional, menjamin produksi cetakan yang stabil dan berkualitas tinggi.

Fitur Produk Terperinci

1. Struktur Besar dan Kompleks

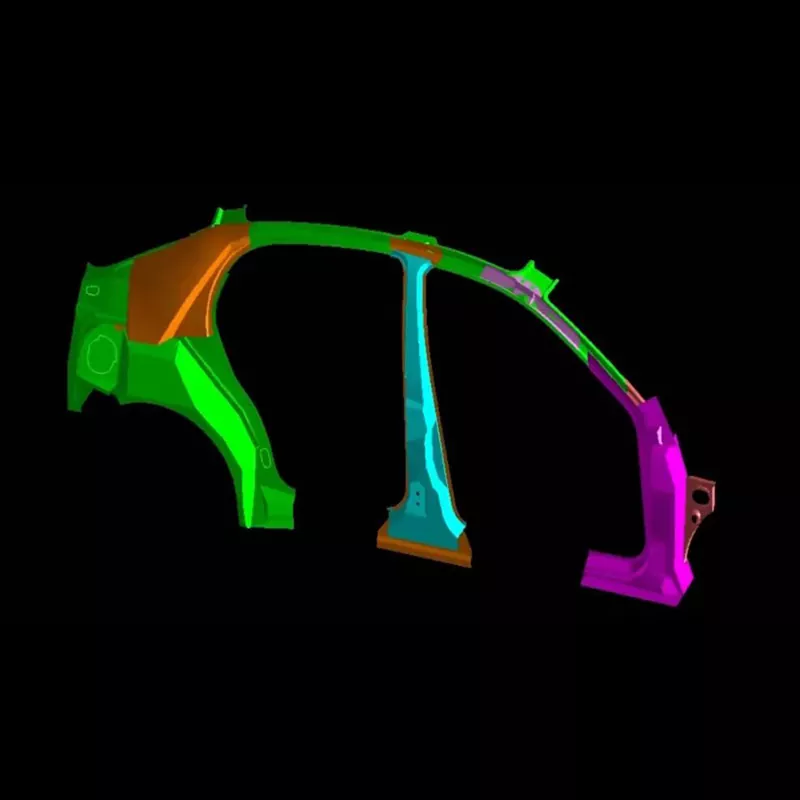

Panel dalam panel samping berukuran besar (panjangnya lebih dari 800mm dan lebarnya lebih dari 600mm) dan memiliki bentuk yang rumit, sehingga memerlukan pembentukan beberapa fitur. SIKAIDA Automotive Side Panel Inner Majelis Stamping Dies memiliki presisi permukaan yang tinggi, beberapa permukaan bentuk bebas, dan desain struktural yang rasional, memecahkan masalah distribusi gaya yang tidak merata selama stamping lembaran logam besar.

2. Persyaratan Presisi Tinggi dan Kualitas Tinggi

Sebagai komponen eksterior, panel samping panel dalam harus bebas dari goresan, kerutan, dan cacat lainnya. SIKAIDA secara ketat mengontrol presisi cetakan, mencapai kekasaran permukaan Ra0,4μm atau lebih tinggi, memenuhi persyaratan produksi berkualitas tinggi.

3. Integrasi Multi-Proses

Stamping Dies Rakitan Bagian Dalam Panel Samping Otomotif mengadopsi desain multi-stasiun terintegrasi, memungkinkan penyelesaian berbagai proses seperti gambar dalam dan pemangkasan dalam satu operasi, sehingga meningkatkan efisiensi. Fungsi pengangkutan otomatis dan inspeksi online dapat ditambahkan sesuai kebutuhan untuk mencapai produksi cerdas.

4. Sistem Pemandu dan Penyeimbang yang Presisi

Dilengkapi dengan sistem pemandu, penyeimbang, dan tekanan yang presisi, sistem ini memastikan distribusi gaya yang seragam selama pengecapan lembaran logam, menghindari cacat produk, dan meningkatkan tingkat hasil.

5. Desain Struktur Khusus

Memanfaatkan struktur cetakan yang tersegmentasi dan cetakan yang dapat diubah dengan cepat, produk ini kompatibel dengan material baru seperti baja berkekuatan tinggi dan paduan aluminium, memecahkan tantangan pembentukan dan memperluas jangkauan penerapannya.

Fitur Produk Inti

1. Kekakuan Tinggi: Memanfaatkan material berkekuatan tinggi memastikan stabilitas dalam pencetakan tonase tinggi dan memperpanjang masa pakai.

2. Pemandu Presisi: Pos pemandu presisi tinggi dan sistem selongsong pemandu memastikan posisi stempel dan akurasi produk.

3. Pemantauan Cerdas: Sensor terintegrasi memungkinkan pemantauan waktu nyata dan pemeliharaan prediktif.

4. Perubahan Mati Cepat: Desain modular mempersingkat waktu pergantian cetakan dan beradaptasi dengan produksi multi-variasi.

Skenario Aplikasi

Stamping Dies Rakitan Bagian Dalam Panel Samping Otomotif terutama digunakan dalam pembuatan bodi mobil penumpang dan kendaraan komersial, berfungsi sebagai cetakan inti untuk bodi berwarna putih, dan diakui oleh pelanggan domestik dan internasional. Sebagai pemasok profesional, SICAIDA dapat memberikan solusi khusus untuk memenuhi kebutuhan berbagai model kendaraan.

Proses Manufaktur

1. Analisis Produk dan Desain Proses

Menggunakan perangkat lunak profesional untuk analisis sifat mampu bentuk dan desain proses, ini mengantisipasi dan menyelesaikan potensi masalah.

2. Desain Cetakan

Memanfaatkan perangkat lunak desain 3D lengkap seperti UG dan CATIA, detail yang cermat disempurnakan untuk memastikan presisi dan rasionalitas cetakan.

3. Pemilihan Bahan

Rangka cetakan Stamping Dies Rakitan Bagian Dalam Panel Samping Otomotif terbuat dari besi cor berkekuatan tinggi atau pelat baja yang dilas. Komponen utama menggunakan baja perkakas yang tahan aus dan berkekuatan kompresi tinggi untuk menjamin kualitas cetakan.

4. Pemesinan Presisi

Pemesinan kasar, pemesinan halus, pemesinan khusus, dan pemolesan tangan memastikan presisi cetakan dan kualitas tampilan.

5. Perakitan dan Debugging (T0 Trial Moulding)

Setelah perakitan, cetakan diuji pada mesin, dan parameter proses disesuaikan dan dioptimalkan hingga sampel memenuhi syarat.

Tren Perkembangan:

1. Cetakan Terintegrasi Ultra-Besar: Beradaptasi dengan tren panel dalam panel samping terintegrasi, satu set cetakan dapat memiliki berat lebih dari 200 ton.

2. Adaptasi terhadap Aplikasi Material Baru: Desain dan pemilihan material yang dioptimalkan beradaptasi dengan karakteristik cetakan material baru untuk memenuhi persyaratan mobil yang ringan dan berkekuatan tinggi.

3. Manufaktur dan Digitalisasi Cerdas: Sensor internal memungkinkan pemantauan waktu nyata, dikombinasikan dengan teknologi kembar digital, memperpendek siklus pengembangan dan mengurangi biaya.

4. Aplikasi Manufaktur Aditif (Pencetakan 3D).

Stamping Dies Perakitan Bagian Dalam Panel Samping Otomotif menggunakan teknologi pencetakan 3D untuk menciptakan struktur yang kompleks, meningkatkan efisiensi produksi dan kualitas produk.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Rakitan Bagian Dalam Panel Samping Otomotif?

A1: Basis cetakan biasanya menggunakan besi cor berkekuatan tinggi (seperti HT300, besi ulet) atau struktur pelat baja yang dilas. Komponen utama seperti rongga dan inti menggunakan baja perkakas karbon tinggi dan kromium tinggi (seperti Cr12MoV, DC53, dll.), sehingga menawarkan ketahanan aus yang tinggi dan kekuatan tekan yang tinggi.

Q2: Berapa lama siklus produksi untuk cetakan perakitan bagian dalam panel samping otomotif?

A2: Stamping Dies Rakitan Bagian Dalam Panel Samping Otomotif adalah puncak dari teknologi, pengalaman, dan keahlian. Mereka mengintegrasikan desain mekanik, ilmu material, mekanika plastisitas, dan manufaktur presisi. Siklus pengembangannya panjang (biasanya 8-15 bulan) dan mahal (mencapai jutaan hingga puluhan juta RMB), menjadikannya tolok ukur utama untuk mengukur kekuatan komprehensif sebuah perusahaan cetakan. Seiring berkembangnya bodi mobil menuju desain yang ringan, berkekuatan tinggi, dan cerdas, persyaratan teknis untuk cetakannya akan terus meningkat.
