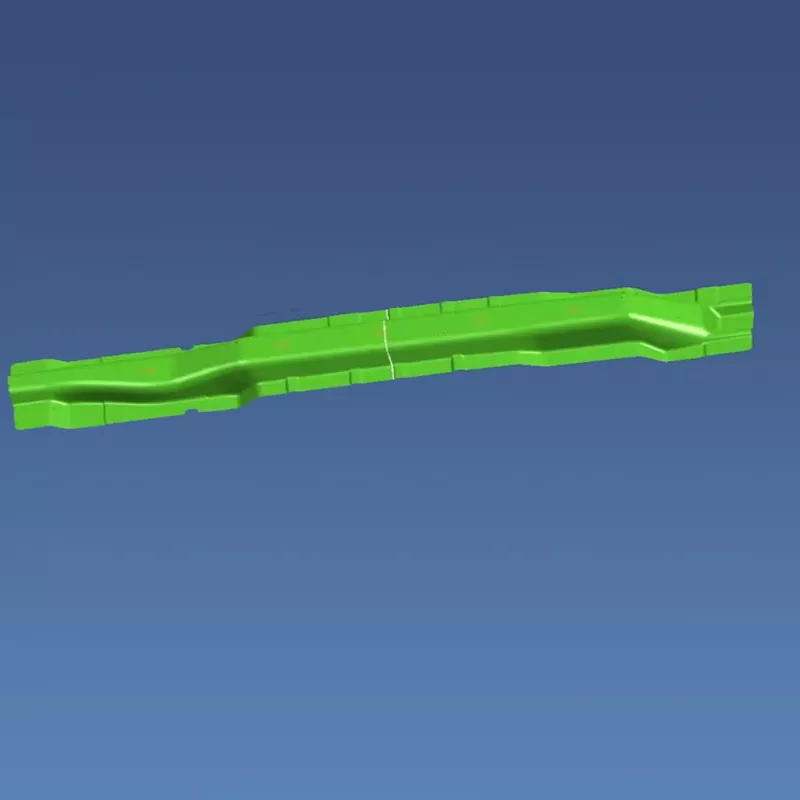

Stamping Balok Penguat Otomotif Dies

SIKAIDA Automotive Reinforcing Beam Stamping Dies adalah cetakan besar dan presisi tinggi yang digunakan untuk mencap balok tulangan dari lembaran logam. Sebagai produk inti, desain dan manufakturnya memenuhi persyaratan keselamatan dan bobot otomotif, mengintegrasikan teknologi mutakhir dari berbagai bidang. Pabrik kami dilengkapi dengan peralatan canggih dan tim profesional untuk memastikan bahwa cetakan memenuhi standar internasional dan secara stabil menghasilkan suku cadang berkinerja tinggi.

Detail Produk

1. Aplikasi Material Berkekuatan Tinggi

Balok penguat sering kali menggunakan bahan ringan seperti baja berkekuatan tinggi dan paduan aluminium. SIKAIDA Automotive Reinforcing Beam Stamping Dies dirancang untuk sepenuhnya beradaptasi dengan sifat material, mengoptimalkan parameter struktural dan proses untuk memastikan keakuratan dimensi dan sifat mekanik bagian yang dicap.

2. Desain Sistem Permukaan dan Tulang Rusuk yang Kompleks

Struktur balok bertulang itu rumit. SIKAIDA menggunakan desain permukaan ilmiah untuk mengontrol aliran material secara tepat, menghindari cacat seperti kerutan dan retak, serta memastikan stabilitas struktur balok yang diperkuat.

3. Kontrol Pembentukan Presisi

Bagian stamping balok yang diperkuat memerlukan akurasi dimensi ±0,05mm dan kualitas permukaan yang sangat baik. Cetakan SIKAIDA dilengkapi dengan mekanisme pemandu, pengosongan, dan pembongkaran presisi tinggi untuk memastikan konsistensi produk dan memenuhi persyaratan kualitas yang ketat.

4. Desain Terintegrasi Multi-Stasiun

SIKAIDA menggunakan desain cetakan progresif atau kontinu multi-stasiun, yang mengintegrasikan berbagai proses untuk meningkatkan efisiensi produksi dan konsistensi produk secara signifikan, sehingga mengurangi biaya produksi pelanggan.

5. Sistem Pelumasan dan Pelepasan Tingkat Lanjut

Mengatasi tantangan pembentukan baja berkekuatan tinggi, SIKAIDA Automotive Reinforcing Beam Stamping Dies dilengkapi dengan pelumasan otomatis dan sistem pelepasan yang dioptimalkan, mengurangi gesekan, mencegah penyumbatan, dan meningkatkan efisiensi produksi dan umur cetakan.

Fitur Produk dan Aplikasi

1. Penguatan Struktur Bodi: Digunakan pada area utama seperti balok anti-tabrakan pintu dan pilar A/B/C untuk meningkatkan kekakuan torsi dan keselamatan benturan.

2. Solusi Ringan: Mencapai pengurangan berat komponen sebesar 15-25% melalui desain yang dioptimalkan dan material ringan, menyeimbangkan kekuatan dan persyaratan ringan.

3. Penguatan Sistem Sasis: Digunakan pada komponen sasis utama seperti subframe untuk meningkatkan stabilitas dan daya tahan pengendalian kendaraan.

Pengenalan Proses Manufaktur

1. Analisis CAE dan Desain Proses

SIKAIDA menggunakan perangkat lunak profesional untuk analisis sifat mampu bentuk guna mengoptimalkan proses dan struktur cetakan terlebih dahulu, menghindari potensi masalah, memperpendek siklus R&D, dan mengurangi biaya.

2. Desain Cetakan

Tim R&D menggunakan perangkat lunak profesional untuk desain 3D penuh, dengan fokus pada aspek-aspek utama seperti pembersihan punch dan die serta desain blank holder untuk memastikan stabilitas dan keandalan cetakan jangka panjang.

3. Pemilihan Bahan

- Basis Cetakan: Baja struktural karbon berkualitas tinggi seperti baja 45 dan P20 untuk memastikan kekakuan keseluruhan.

- Bagian Kerja: Baja Cr12MoV atau karbida disemen, meningkatkan ketahanan aus dan masa pakai.

- Komponen Panduan: Baja bantalan GCr15, memastikan akurasi panduan.

- Komponen Elastis: baja pegas 60Si2MnA, memastikan pengepresan dan pelepasan material yang stabil.

4. Pemesinan Presisi

Pemesinan Kasar: Pemesinan kasar dengan peralatan besar, sisakan jarak 0,2-0,5 mm untuk pemesinan akhir.

Pemesinan Selesai: Menggunakan CNC berkecepatan tinggi, pemotongan kawat, EDM, dll., memastikan akurasi permukaan hingga ±0,01 mm dan mengoptimalkan penyelesaian permukaan.

Perawatan Permukaan: Menggunakan nitridasi, pelapisan, dll., meningkatkan kekerasan cetakan dan ketahanan aus, memberikan pencegahan karat, dan memperpanjang masa pakai.

5. Perakitan dan Debugging (Cetakan Uji Coba T0)

Personel profesional merakit cetakan dan melakukan uji coba cetakan T0, berulang kali menyesuaikan parameter proses, memodifikasi dan mengoptimalkan cetakan hingga bagian-bagiannya memenuhi persyaratan gambar.

Tren Perkembangan

1. Teknologi Pembentukan Baja Kekuatan Ultra Tinggi

Dengan meningkatnya permintaan terhadap bahan ringan, SIKAIDA telah mengembangkan teknologi cetakan yang disesuaikan dengan baja berkekuatan sangat tinggi dengan kekuatan melebihi 1500MPa, menggunakan proses canggih seperti pembentukan panas untuk meningkatkan keselamatan dan dukungan ringan.

2. Pemantauan Cerdas dan Digital

SIKAIDA mengintegrasikan teknologi cerdas ke dalam pembuatan Automotive Reinforcing Beam Stamping Dies, menyematkan sensor untuk pemantauan waktu nyata dan menggabungkan teknologi kembar digital untuk mencapai optimasi mandiri parameter dan debugging virtual, sehingga meningkatkan efisiensi penelitian dan pengembangan.

3. Teknologi Pembentuk Multi Material

Untuk struktur baru seperti komposit baja-aluminium, SIKAIDA telah mengembangkan cetakan dan proses khusus untuk mencapai pembentukan multi-material yang terintegrasi, sehingga semakin mengurangi berat.

4. Aplikasi Teknologi Manufaktur Aditif

SIKAIDA menerapkan teknologi pencetakan 3D untuk memproduksi struktur cetakan yang kompleks, memperpendek siklus produksi, meningkatkan kinerja dan umur cetakan, serta meningkatkan daya saing pelanggan.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Balok Penguat Otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon berkualitas tinggi seperti baja 45 dan P20. Bagian kerja (punch and die) biasanya menggunakan baja karbon tinggi kromium tinggi (seperti Cr12MoV), baja berkecepatan tinggi, atau karbida disemen. Komponen pemandu menggunakan baja bantalan kromium karbon tinggi (seperti GCr15), dan komponen elastis menggunakan baja pegas berkualitas tinggi (seperti 60Si2MnA). Bahan yang berbeda dan proses perlakuan panas dapat dipilih sesuai dengan volume produksi dan persyaratan penggunaan.

Q2: Berapa lama siklus produksi untuk cetakan balok penguat otomotif?

A2: Siklus produksi cetakan stempel balok penguat otomotif biasanya 8-15 bulan, tergantung pada faktor-faktor seperti kompleksitas komponen, sifat mampu bentuk material, persyaratan teknis, dan kapasitas produksi. Dies progresif multi-stasiun yang kompleks atau dies yang menggunakan material dan proses baru akan memiliki siklus pengembangan yang lebih lama. Pengembangannya melibatkan beberapa tahap termasuk desain, analisis CAE, pemesinan presisi, perlakuan panas, perakitan, dan debugging, yang memerlukan kontrol kualitas yang ketat dan optimalisasi cetakan percobaan berulang untuk memastikan kinerja cetakan dan kualitas produk.
