Stamping Rakitan Bagasi Otomotif Dies

SIKAIDA Automotive Trunk Assembly Stamping Dies adalah sistem cetakan besar dan presisi tinggi yang digunakan untuk mencap berbagai komponen bagasi. Mereka menggunakan desain modular untuk beradaptasi dengan kebutuhan kolaboratif berbagai proses. Pabrik kami di Tiongkok mengintegrasikan layanan proses penuh, memberikan solusi cetakan berkualitas tinggi kepada produsen mobil global.

Fitur Produk Inti

1. Struktur Besar dan Kompleks

Stamping Dies Rakitan Batang Otomotif berukuran besar (panjang lebih dari 800mm dan lebar lebih dari 600mm), dengan rongga kompleks yang memerlukan pembentukan berbagai detail; panel luar bagasi memiliki permukaan melengkung yang rumit, menuntut ketelitian yang sangat tinggi dalam desain dan pemrosesan cetakan.

2. Persyaratan Presisi Tinggi dan Kualitas Permukaan Tinggi

Panel luar kompartemen bagasi harus bebas cacat, dengan tepi yang jelas dan lekukan yang halus. SIKAIDA secara ketat mengontrol pemrosesan dan desain cetakan untuk memastikan bahwa komponen yang dicap memenuhi standar industri yang tinggi.

3. Pencetakan Terintegrasi Multi-Proses

Mengintegrasikan beberapa proses stamping, menyeimbangkan koordinasi proses dan aliran material, dan secara ketat mengontrol penipisan material panel bagian dalam untuk menghindari cacat stamping.

4. Sistem Pengepresan dan Pembongkaran Skala Besar

Dilengkapi dengan perangkat pengepres, pembongkaran, dan pelontar presisi berskala besar untuk memastikan pembentukan material yang stabil, pembongkaran bagian yang mulus, peningkatan efisiensi, dan pengurangan limbah.

5. Struktur Pemandu dan Penyangga yang Kompleks

Menggabungkan panduan presisi dengan sistem buffering komprehensif melindungi cetakan, memastikan stempel halus, meningkatkan kualitas komponen, dan memperpanjang umur cetakan.

Aplikasi Produk:

1. Cetakan Panel Luar: Membentuk panel bodi eksterior belakang, memastikan penampilan dan performa aerodinamis;

2. Cetakan Panel Bagian Dalam: Membentuk struktur internal, memberikan dukungan untuk ruang penyimpanan;

3. Cetakan Rak: Memproduksi lantai dan partisi, meningkatkan kepraktisan penyimpanan;

4. Cetakan Balok Penguat: Memperkuat struktur tubuh dan meningkatkan keamanan.

Kompatibel dengan peralatan stamping skala besar 2000T-4000T dan jalur produksi otomatis, menawarkan efisiensi tinggi dan penghematan tenaga kerja.

Proses Manufaktur

1. Analisis Produk dan Desain Proses

Stamping Dies Rakitan Batang Otomotif menggunakan perangkat lunak CAE untuk mensimulasikan proses stamping, memprediksi cacat, dan mengoptimalkan proses dan parameter die.

2. Desain Mati

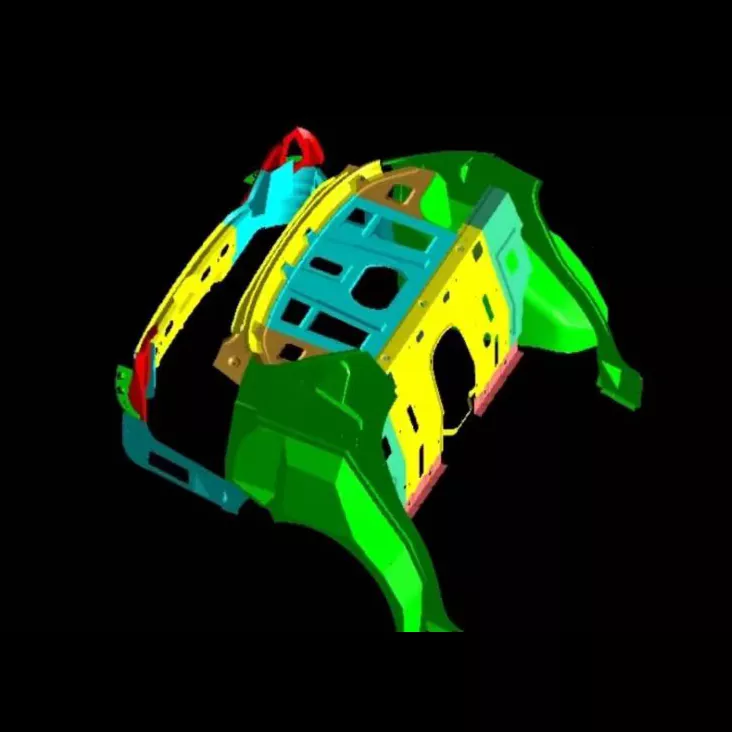

Melalui desain 3D penuh menggunakan perangkat lunak 3D, struktur setiap komponen disempurnakan untuk memastikan presisi dan keandalan cetakan.

3. Pemilihan Bahan

Bahan pilihan yang sesuai: baja mati tahan aus dengan kekerasan tinggi untuk bagian yang bekerja, baja struktural karbon untuk bagian yang tidak berfungsi, dan bahan khusus untuk komponen pemandu dan elemen penyangga.

4. Pemesinan Presisi

Melalui tiga tahap pemesinan kasar, pemesinan akhir, dan perlakuan permukaan, permukaan cetakan penutup luar mencapai hasil akhir seperti cermin, dengan perlakuan khusus yang meningkatkan kekerasan dan ketahanan aus.

5. Perakitan dan Debugging (T0 Trial Die)

Rakit dan debug Cetakan Stempel Rakitan Batang Otomotif, lakukan uji coba stempel suku cadang, sesuaikan parameter, dan modifikasi cetakan berulang kali hingga memenuhi persyaratan kualitas.

Tren Perkembangan

1. Teknologi Cetakan Terintegrasi: Tren menuju kompartemen bagasi terintegrasi menuntut cetakan lebih tinggi. SIKAIDA terus mengembangkan teknologi die-casting yang terintegrasi.

2. Aplikasi Material Ringan: Beradaptasi dengan material ringan seperti baja berkekuatan tinggi dan paduan aluminium, serta teknologi micro-foaming, untuk memenuhi kebutuhan bobot ringan pada mobil.

3. Manufaktur Cerdas dan Digitalisasi: Sensor tertanam dalam Stamping Dies Rakitan Batang Otomotif untuk memantau parameter stamping. Dikombinasikan dengan teknologi kembar digital untuk debugging virtual, efisiensi dan tingkat keberhasilan pencetakan percobaan ditingkatkan.

4. Penerapan Teknologi Manufaktur Aditif: Teknologi pencetakan 3D dan SLM digunakan untuk memproduksi struktur cetakan utama, mengurangi kesulitan pemrosesan dan meningkatkan kinerja.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Rakitan Batang Otomotif?

A1: Bagian kerja (pelubang dan cetakan) menggunakan baja cetakan dengan kekerasan tinggi seperti Cr12MoV dan SKD11; bagian yang tidak berfungsi menggunakan baja struktural karbon seperti baja 45 dan Q235; bagian pemandu menggunakan baja bantalan GCr15 atau baja karburasi 20CrMnTi; elemen penyangga menggunakan karet poliuretan, silinder nitrogen, dll.

Q2: Berapa lama siklus produksi untuk Stamping Perakitan Batang Otomotif?

A2: Siklus pengembangan cetakan stempel perakitan bagasi otomotif biasanya 8-15 bulan, tergantung pada kompleksitas produk, persyaratan teknis, dan kemampuan manufaktur. Harga satu cetakan berkisar antara ratusan ribu hingga jutaan yuan, yang mencerminkan kekuatan teknis dari produsen cetakan tersebut. Dengan penerapan teknologi manufaktur digital dan cerdas, siklus pengembangan secara bertahap semakin pendek.
