Stamping Perakitan Lantai Otomotif Dies

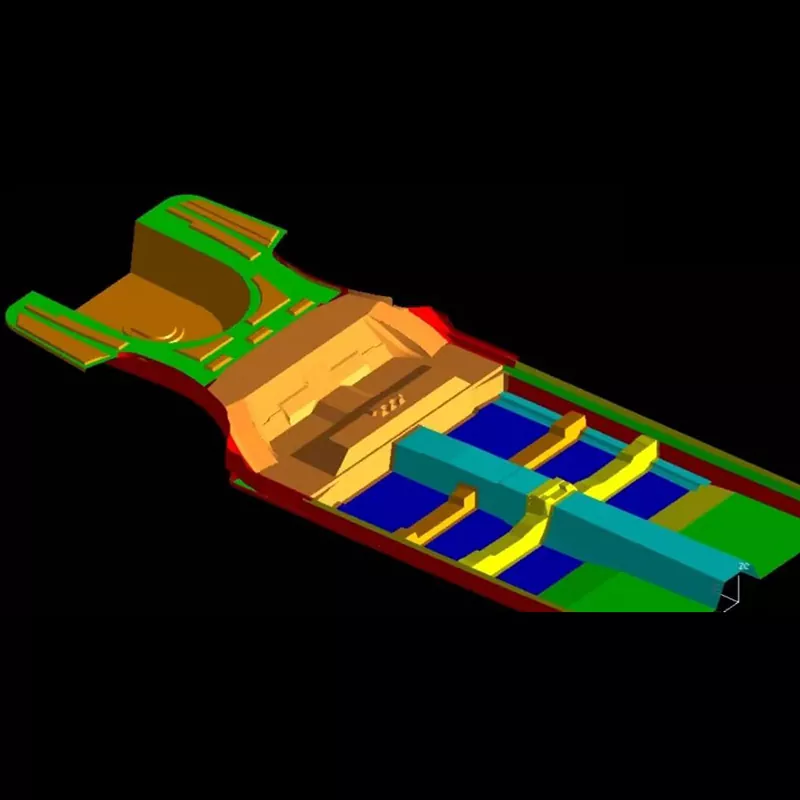

Stamping Dies Perakitan Lantai Otomotif adalah sistem terintegrasi berskala besar dan presisi tinggi untuk mencap kerangka utama lantai. Ini bukan cetakan tunggal, tetapi kombinasi cetakan lengkap (karena perakitan lantai memerlukan pengelasan beberapa bagian yang dicap). Mereka mewakili puncak teknologi stamping dan merupakan tolok ukur utama untuk mengukur kekuatan produsen cetakan.

Sebagai pemasok terpercaya di industri otomotif, SIKAIDA berfokus pada penelitian dan pengembangan serta produksi cetakan perakitan lantai kelas atas, menghasilkan produk dengan struktur yang kokoh, bentuk yang presisi, dan masa pakai yang lama. Pabrik kami menerapkan desain digital sepenuhnya dan manufaktur presisi untuk memastikan bahwa setiap cetakan memenuhi persyaratan ketat industri otomotif.

Fitur Produk Utama:

1. Ukuran Besar dan Struktur Kompleks

Cetakan ini berukuran besar (panjang > 1,5m, lebar ≥ 1,2m), dengan rongga yang rumit. Mereka memerlukan pembentukan lubang pemasangan, tulangan penguat, dan fitur lainnya. Desain multi-stasiun digunakan, yang mengintegrasikan proses deep drawing, forming, punching, dan trimming.

2. Persyaratan Presisi Tinggi dan Kekuatan Tinggi

Stamping Dies Rakitan Lantai Otomotif memiliki toleransi dimensi yang dikontrol dalam ±0,5 mm, dengan persyaratan ketat untuk kerataan dan kontur. Mereka juga memiliki kekakuan yang sangat tinggi, tahan terhadap deformasi stamping bertekanan tinggi dan memastikan konsistensi pada komponen yang diproduksi secara massal.

3. Integrasi Multi-Proses

Cetakan ini mengintegrasikan berbagai proses seperti gambar dalam, pembentukan, dan pemangkasan. Tata letak proses yang dioptimalkan mengurangi langkah-langkah produksi, dan kompatibilitas dengan jalur stamping otomatis secara signifikan meningkatkan efisiensi produksi.

4. Sistem Pembentuk Lengkap

Stamping Dies Perakitan Lantai Otomotif memiliki struktur besar, termasuk komponen inti seperti punch dan die. Dilengkapi dengan sistem pneumatik-hidraulik yang canggih, mereka beroperasi dengan lancar dan efisien, memastikan keandalan yang tinggi.

5. Sistem Pendinginan dan Pelumasan Tingkat Lanjut

Stamping Dies Perakitan Lantai Otomotif dilengkapi dengan saluran air pendingin konformal dan sistem pelumasan efisiensi tinggi, memastikan suhu cetakan seragam, meningkatkan efisiensi produksi dan kualitas suku cadang, serta mengurangi deformasi suku cadang dan tegangan sisa.

Bahan dan Aplikasi

1. Area Aplikasi

Banyak digunakan dalam pembuatan bodi mobil penumpang, SUV, MPV, dan kendaraan komersial.

2. Pemilihan Bahan

Basis cetakan Stamping Dies Perakitan Lantai Otomotif menggunakan baja standar seperti baja 45# dan Q235, sedangkan komponen inti menggunakan baja cetakan karbon tinggi dan kromium tinggi seperti Cr12MoV dan SKD11. Setelah perlakuan panas, kekerasan mencapai HRC48-52, dan masa pakai melebihi 500.000 siklus.

Proses Manufaktur

1. Analisis simulasi CAE untuk memecahkan masalah yang terbentuk terlebih dahulu;

2. desain cetakan 3D penuh untuk memastikan struktur yang masuk akal;

3. pemilihan baja cetakan berkualitas tinggi;

4. pemesinan kasar, pemesinan halus, perlakuan panas, dan pemolesan halus untuk memastikan presisi;

5. perakitan dan pencetakan percobaan, debugging dan optimasi hingga bagian-bagiannya memenuhi standar.

Tren Perkembangan

1. Cetakan terintegrasi ultra-besar, kompatibel dengan mesin press lebih dari 2000 ton;

2. Adaptasi ringan, kompatibel dengan material baru dan proses pembentukan tingkat lanjut;

3. Digitalisasi manufaktur yang cerdas, memungkinkan pemantauan waktu nyata dan debugging virtual;

4. Aplikasi pencetakan 3D, meningkatkan efisiensi produksi dan kualitas komponen kompleks.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Dies Perakitan Lantai Otomotif?

A1: Baja standar (seperti baja 45, Q235) biasanya digunakan untuk dasar cetakan. Baja cetakan karbon tinggi dan kromium tinggi (seperti Cr12MoV, SKD11) digunakan untuk bagian-bagian penting seperti rongga dan inti. Setelah perlakuan panas, kekerasannya bisa mencapai HRC48-52, dengan ketahanan aus yang tinggi dan kuat tekan yang tinggi.

Q2: Berapa lama siklus produksi untuk stamping perakitan lantai otomotif mati?

A2: Siklus pengembangan Stamping Dies Perakitan Lantai Otomotif memakan waktu lama (biasanya 8-15 bulan) dan mahal (mencapai jutaan hingga puluhan juta RMB), menjadikannya tolok ukur utama untuk mengukur kekuatan komprehensif perusahaan cetakan. Seiring berkembangnya mobil menuju kecerdasan, elektrifikasi, dan bobot yang lebih ringan, persyaratan teknis untuk cetakannya akan terus meningkat.
