Stamping Panel Dalam Kap Otomotif Die

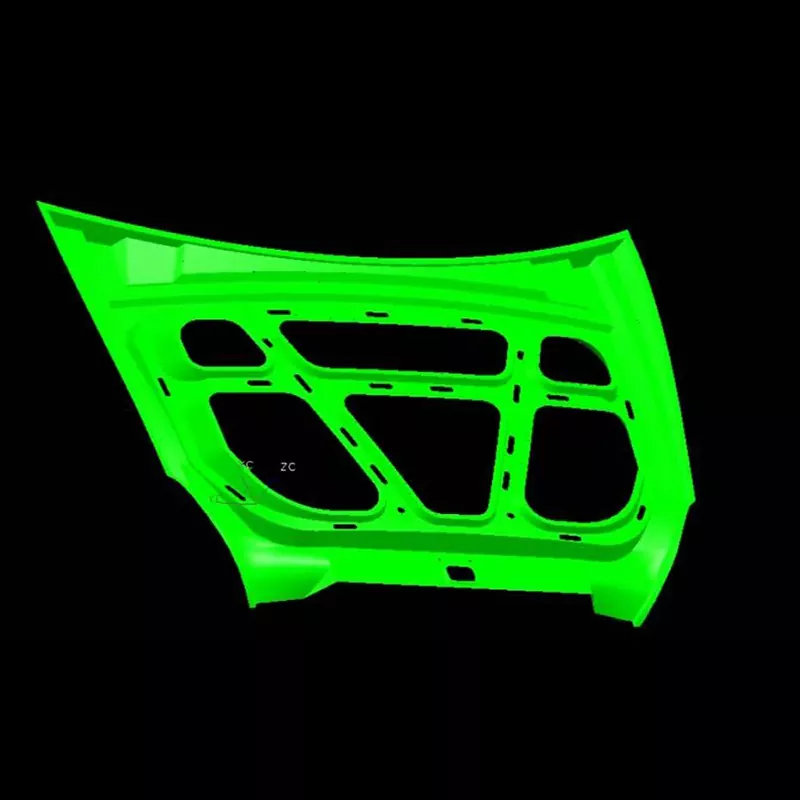

SIKAIDA Automotive Hood Inner Panel Stamping Die adalah sistem stamping besar dan kompleks yang dirancang khusus untuk membentuk kerangka utama panel bagian dalam kap mesin. Ini bukan cetakan tunggal, namun merupakan peralatan lengkap yang mencakup berbagai proses, memastikan pembentukan komponen bodi yang besar dan berpresisi tinggi secara stabil.

Fitur Produk Inti:

1. Ukuran Besar dan Struktur Kompleks

Dimensi standar Stamping Die Panel Dalam Kap Otomotif memiliki panjang >800mm dan lebar >600mm, memerlukan pembentukan rusuk penguat, lubang pemasangan, dan fitur lainnya. Ini mencakup komponen inti seperti cetakan atas dan bawah, serta sistem pemandu, pemosisian, dan pembongkaran yang presisi untuk memastikan pengecapan yang stabil dan akurat.

2. Presisi Ultra Tinggi dan Kualitas Tinggi

Bagian yang dicap memiliki toleransi dimensi yang dikontrol dalam ±0,1 mm, bebas dari cacat seperti retak, kusut, dan tergores. Cetakan itu sendiri menjalani proses manufaktur yang ketat, presisi pemandu, dan kontrol distribusi tekanan, sesuai dengan standar kualitas komponen tampilan terkait.

3. Proses Pencetakan Terintegrasi Tingkat Lanjut

Mengintegrasikan beberapa proses seperti deep drawing dan forming menghasilkan pencetakan satu kali, yang secara tepat mengontrol aliran material dan kompensasi pegas. Simulasi CAE digunakan untuk memprediksi masalah, memastikan stamping stabil dan andal.

4. Sistem Die Tugas Berat

Stamping Die Panel Dalam Kap Otomotif memiliki berat puluhan ton dan membutuhkan peralatan tekanan skala besar lebih dari 2000 ton. Dilengkapi dengan pilar pemandu presisi tinggi, selongsong pemandu, dan komponen lainnya, cocok untuk produksi massal jangka panjang dan intensitas tinggi.

5. Perawatan Permukaan Berkualitas Tinggi

Permukaan cetakan dipoles seperti cermin (Ra≤0.4μm). Parameter kekerasan permukaan dan pelapisan dioptimalkan untuk material yang berbeda untuk memastikan ketahanan aus dan kualitas permukaan yang stabil.

Proses Manufaktur

1. Analisis Produk dan Desain Proses

Stamping Die Panel Dalam Kap Otomotif menggunakan perangkat lunak CAE seperti AutoForm dan Dynaform untuk menganalisis sifat mampu bentuk stamping, memprediksi cacat, mengoptimalkan proses, dan menentukan parameter stamping yang masuk akal, meletakkan dasar untuk manufaktur.

2. Desain Cetakan

Desain 3D penuh dilakukan menggunakan UG dan CATIA untuk menyempurnakan struktur setiap komponen, memastikan kekuatan, kekakuan, dan presisi cetakan memenuhi persyaratan produksi.

3. Pemilihan Bahan

Bodi Stamping Die Panel Dalam Kap Otomotif terbuat dari baja 45 dan 42CrMo, sedangkan profil dan bagian kuncinya menggunakan baja perkakas seperti Cr12MoV (HRC48-52 setelah perlakuan panas). Baja tahan aus digunakan untuk pilar pemandu dan busing.

5. Pemesinan Presisi

Pemesinan kasar dan pemesinan presisi CNC berkecepatan tinggi (akurasi permukaan ±0,01mm), dikombinasikan dengan pemotongan kawat, EDM, dan proses pemesinan khusus lainnya, serta perlakuan panas dan perawatan permukaan, memastikan kinerja cetakan memenuhi standar.

6. Perakitan dan Cetakan Uji Coba T0

Setelah perakitan, cetakan diuji pada mesin press. Parameter disesuaikan berulang kali, sampel diperiksa, dan cetakan dimodifikasi dan dioptimalkan hingga semua indikator produk memenuhi standar.

Aplikasi Produk

SIKAIDA Automotive Hood Inner Panel Stamping Die banyak digunakan dalam pembuatan panel dalam kap untuk mobil penumpang dan kendaraan komersial, secara efisien membentuk bagian permukaan melengkung yang kompleks dan mendukung pengoperasian jalur produksi bodi pembuat mobil yang efisien dan stabil.

Tren Perkembangan:

1. Cetakan Terintegrasi Sangat Besar

 Tren panel dalam tudung terintegrasi meningkatkan persyaratan tonase dan ukuran cetakan. Meluasnya penggunaan mesin press dengan kapasitas 2000 ton ke atas meningkatkan kompleksitas desain dan manufaktur.

2. Adaptasi Bahan Ringan

Perluasan aplikasi baja berkekuatan tinggi dan paduan aluminium memerlukan penyesuaian pada parameter desain cetakan, sehingga menimbulkan tantangan baru bagi teknologi manufaktur.

3. Manufaktur dan Digitalisasi Cerdas

Memanfaatkan simulasi CAE, peralatan mesin CNC, dan teknologi kembar digital, kami mencapai manajemen cetakan digital siklus hidup penuh, meningkatkan presisi dan efisiensi.

4. Pergantian Cetakan Cepat dan Produksi Otomatis

Kami mengoptimalkan fungsi penempatan dan penguncian cetakan yang cepat, mengintegrasikannya dengan jalur produksi otomatis untuk memenuhi kebutuhan produksi multi-variasi dalam jumlah kecil.

SIKAIDA Automotive Hood Inner Panel Stamping Die mengintegrasikan teknologi dari berbagai bidang, mewakili stamping die tingkat lanjut. Dengan siklus pengembangan 8-15 bulan dan biaya tinggi, ini merupakan tolok ukur kekuatan perusahaan yang signifikan. Hal ini akan terus ditingkatkan seiring dengan perkembangan industri otomotif yang lebih ringan dan cerdas, memberikan dukungan bagi perkembangan industri otomotif global yang berkualitas tinggi.
