Cetakan Stempel Panel Luar Tutup Bagasi Otomotif

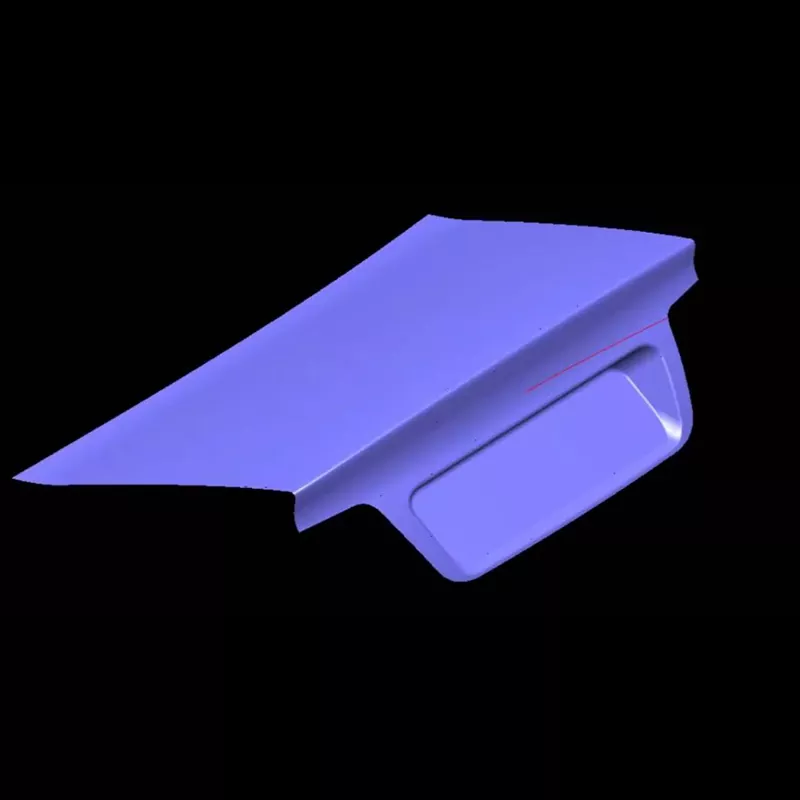

Stamping Die Panel Luar Tutup Bagasi Otomotif SIKAIDA adalah peralatan besar dengan presisi tinggi yang dirancang khusus untuk memproduksi komponen panel luar tutup bagasi logam. Memanfaatkan material seperti baja cold-rolled dan paduan aluminium, ia membentuk permukaan melengkung yang rumit melalui proses stamping yang canggih, mengintegrasikan teknologi multidisiplin dan menampilkan kemampuan manufaktur profesional SIKAIDA.

Fitur Produk Inti:

1. Pembentukan Permukaan Melengkung Besar: Cocok untuk panel luar tutup bagasi melengkung ganda yang kompleks dengan ukuran melebihi 800mm × 600mm, dibentuk dalam satu proses pengecapan, dengan kontrol kelengkungan yang tepat dan kelonggaran aliran material untuk menghindari cacat seperti retak dan kerutan.

2. Persyaratan Presisi Tinggi dan Kilau Tinggi: Permukaan mencapai pemolesan seperti cermin (Ra≤0,4μm), bebas dari goresan dan penyok; kontrol ketat terhadap parameter stamping memastikan permukaan akhir sempurna, memenuhi standar penampilan kelas otomotif.

3. Kemampuan Beradaptasi terhadap Struktur Geometris yang Kompleks: Stamping Die Panel Luar Tutup Bagasi Otomotif kami beradaptasi dengan berbagai fitur geometris panel luar bagasi, dengan permukaan pelengkap proses yang dioptimalkan, draw ribs, dan sistem ventilasi untuk memastikan pembentukan seragam di seluruh bagian.

4. Sistem Pemandu dan Penyeimbang Presisi: Dilengkapi dengan perangkat pemandu dan penyeimbang presisi tinggi, koaksialitas cetakan atas dan bawah adalah ≤0,02mm, memastikan jarak injakan yang seragam dan mencegah gerinda serta ketipisan berlebihan yang terlokalisasi di bagian-bagiannya.

5. Sistem Pelumasan dan Demolding Tingkat Lanjut: Sistem pelumasan terpusat mengurangi gesekan dan keausan; mekanisme demolding pneumatik dan hidrolik memastikan demolding mulus tanpa deformasi atau goresan.

Skenario Aplikasi Produk

Cocok untuk pembuatan tutup bagasi kendaraan penumpang seperti sedan, SUV, dan MPV. Dibagi menjadi tiga kategori berdasarkan jenis kendaraan:

1. Ekonomi: Berfokus pada biaya, struktur yang disederhanakan, dan kesesuaian untuk produksi massal.

2. Kelas Menengah hingga Kelas Atas: Mengejar penampilan yang sangat indah, dilengkapi dengan sistem pembentukan dan pemolesan presisi tinggi.

3. Energi Baru: Desain ringan, cocok untuk memproses material baru seperti paduan aluminium.

Proses Manufaktur

1. Analisis Produk dan Simulasi Proses

Stamping Die Panel Luar Tutup Bagasi Otomotif menggunakan analisis simulasi perangkat lunak profesional untuk memprediksi cacat pembentukan, mengoptimalkan proses dan struktur cetakan, dan memastikan rasionalitas desain.

2. Desain Cetakan

Seluruh proses desain diselesaikan menggunakan perangkat lunak desain 3D, dengan mempertimbangkan pemrosesan, perakitan, dan pemeliharaan, serta menghasilkan gambar lengkap dan daftar BOM.

3. Pemilihan Bahan

- Basis Cetakan: baja 45# atau 42CrMo, diberi perlakuan panas untuk memastikan kekuatan dan ketangguhan.

- Bagian Kerja: Cr12MoV, SKD11, dan baja perkakas lainnya, dengan kekerasan HRC48-52 setelah perlakuan panas, menawarkan ketahanan aus yang sangat baik.

- Pilar pemandu dan busing: Baja bantalan atau baja kromium karbon tinggi, memastikan kekerasan tinggi dan ketahanan aus yang tinggi.

4. Pemesinan Presisi

Pemesinan kasar memungkinkan tunjangan pemesinan akhir; pemesinan finishing memastikan keakuratan dan penyelesaian permukaan. Permukaannya dipoles dan dilapisi krom keras untuk memastikan hasil akhir seperti cermin dan ketahanan aus.

5. Perakitan dan Debugging (T0 Trial Moulding)

Rakit komponen standar dan uji penyegelan. Lakukan stempel percobaan untuk memverifikasi keakuratan dan stabilitas. Optimalkan parameter dan sesuaikan cetakan untuk memastikan bagian akhir memenuhi standar.

Tren Perkembangan

Beradaptasi dengan bahan ringan, mempromosikan manufaktur cerdas dan digital, mencapai pencetakan terintegrasi yang presisi, menerapkan teknologi manufaktur aditif, dan mempraktikkan konsep manufaktur ramah lingkungan.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Die Panel Luar Tutup Bagasi Otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon atau baja struktural paduan seperti baja 45# dan 42CrMo. Permukaan kerja menggunakan baja perkakas karbon tinggi dan kromium tinggi seperti Cr12MoV dan SKD11. Pilar pemandu dan busing terbuat dari baja bantalan atau baja kromium karbon tinggi. Semua bahan harus menjalani perlakuan panas yang sesuai untuk mencapai kekerasan, kekuatan, dan ketahanan aus yang diperlukan.

Q2: Berapa lama siklus produksi untuk Stamping Die Panel Luar Tutup Bagasi Otomotif?

A2: Siklus pengembangan cetakan stempel untuk panel luar bagasi otomotif biasanya 8-15 bulan, tergantung pada kompleksitas produk, persyaratan teknis, dan kebutuhan pelanggan. Tahap desain memerlukan waktu 2-3 bulan, tahap pembuatan memerlukan waktu 4-6 bulan, dan tahap perakitan, debugging, dan uji coba pencetakan memerlukan waktu 2-3 bulan. Keseluruhan proses memerlukan beberapa putaran optimasi berulang untuk memenuhi persyaratan produksi massal.

Q3: Bagaimana cara memastikan kualitas tampilan panel luar bagasi?

A3: Memastikan kualitas penampilan memerlukan kontrol pada beberapa tahap: Pertama, permukaan cetakan harus memenuhi standar pemolesan tingkat cermin (Ra≤0.4μm); kedua, pelumasan, gaya penahan blanko, dan gaya injakan harus dikontrol secara ketat selama proses injakan; ketiga, pemilihan material yang tepat diperlukan untuk menghindari cacat permukaan; dan keempat, diperlukan metode pembongkaran yang wajar untuk menghindari goresan. Selain itu, perawatan permukaan seperti pelapisan krom keras dan pengecatan diperlukan untuk meningkatkan kualitas penampilan dan ketahanan terhadap korosi.
