Cetakan Stempel Panel Bagian Dalam Tutup Bagasi Otomotif

Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif SIKAIDA adalah sistem cetakan terintegrasi yang besar, kompleks, dan presisi tinggi yang digunakan untuk mencap baja canai dingin, baja tahan karat, paduan aluminium, dan lembaran logam lainnya ke dalam panel bagian dalam tutup bagasi yang memenuhi syarat. Ini bukan cetakan tunggal, tetapi sistem cetakan progresif atau komposit multi-stasiun yang dapat menyelesaikan proses pembentukan, pemangkasan, pelubangan, dan flanging dalam satu operasi. Ini adalah tolok ukur teknologi cetakan panel bodi otomotif, yang secara langsung menentukan penampilan, kesesuaian, dan kinerja struktural produk akhir.

Fitur Produk Inti

1. Ukuran Besar dan Struktur Kompleks

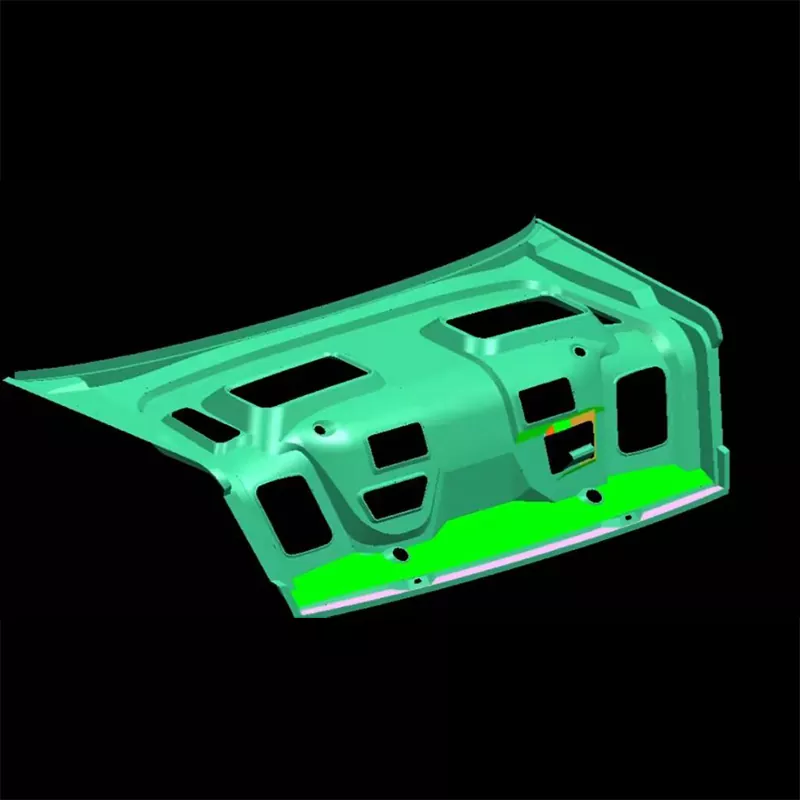

Panel bagian dalam tutup bagasi biasanya memiliki panjang lebih dari 1,2 meter dan lebar 0,8-1,0 meter, dengan bentuk rumit termasuk rusuk penguat, lubang pemasangan, dan struktur flensa. Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif menggunakan berbagai permukaan bentuk bebas dan pemesinan kontinu multi-stasiun untuk memastikan pembentukan kontur kompleks yang presisi.

2. Presisi Ultra Tinggi dan Kualitas Permukaan

Sebagai komponen eksterior dan struktural, panel bagian dalam bagasi tidak memerlukan goresan, kerutan, atau retak. Cetakan SIKAIDA memiliki permukaan yang sangat halus, distribusi tegangan yang seragam, dan aliran material yang optimal, yang dicapai melalui pemesinan presisi tinggi dan teknologi perawatan permukaan yang canggih.

3. Kompatibilitas Multi-Bahan

Kompatibel dengan berbagai bahan lembaran seperti baja canai dingin, baja galvanis, baja tahan karat, dan paduan aluminium, struktur cetakan dioptimalkan untuk kinerja pembentukan dan karakteristik pegas dari bahan yang berbeda. Ini dapat mengintegrasikan sistem penentuan posisi dan pengenalan khusus untuk mencapai produksi yang fleksibel.

4. Mekanisme Pembentukan dan Otomasi yang Kompleks

Untuk berbagai sudut negatif dan struktur undercut, Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif dilengkapi dengan mekanisme pembentukan baji, penggeser, dan hidraulik yang lengkap, ditambah dengan pengumpanan otomatis, pemosisian yang tepat, dan sistem pembongkaran yang stabil, memungkinkan produksi massal tanpa awak yang andal.

5. Pemantauan dan Kontrol Cerdas

Cetakan ini mengintegrasikan sensor tekanan, detektor perpindahan, dan pengontrol suhu untuk mencapai pemantauan proses pencetakan secara real-time, optimasi mandiri parameter, dan ketertelusuran kualitas, memastikan konsistensi produk batch.

Area Aplikasi

Stamping panel bagian dalam bagasi SIKAIDA banyak digunakan di berbagai kendaraan penumpang dan bidang terkait:

- Sedan, hatchback, SUV, MPV

- Kendaraan energi baru (listrik murni, hibrida plug-in, hibrida)

- Manufaktur suku cadang otomotif

- Pasar perbaikan dan penggantian purnajual otomotif

Dengan berkembangnya kendaraan ringan, penerapan panel bagian dalam bagasi berbahan paduan aluminium menjadi semakin luas. Teknologi cetakan kami terus ditingkatkan untuk beradaptasi dengan kebutuhan material dan proses yang lebih tinggi.

Proses Manufaktur

1. Analisis Produk dan Simulasi CAE

Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif menggunakan perangkat lunak AutoForm dan Dynaform untuk analisis sifat mampu bentuk, prediksi pegas, dan simulasi distribusi ketebalan untuk secara proaktif menghindari cacat cetakan seperti retak, kerutan, dan pegas.

2. Desain Cetakan

Desain 3D lengkap menggunakan perangkat lunak UG, CATIA, dan SolidWorks, yang mencakup desain permukaan, sistem pemandu, pembongkaran, dan penentuan posisi, yang sepenuhnya mencocokkan sifat material dan parameter peralatan.

3. Pemilihan Bahan

- Bagian Kerja: Cr12MoV, SKD11, W6Mo5Cr4V2 (kekerasan tinggi, ketahanan aus yang tinggi)

- Badan Dasar: baja 45#, Q235 (kekuatan tinggi, kekakuan tinggi)

- Tiang Panduan dan Bushing: Baja bantalan, SUJ2 (presisi stabil)

4. Pemesinan Presisi

- Pemesinan Kasar: Penggilingan gantry, EDM kawat

- Pemesinan Selesai: CNC berkecepatan tinggi (akurasi ± 0,01 mm), penggilingan, pemolesan

- Pemesinan Khusus: Pemesinan Pelepasan Listrik (EDM), pemolesan listrik

- Perawatan Permukaan: Nitridasi, pelapisan krom, pelapisan DLC

5. Perakitan dan Cetakan Uji Coba T0

Setelah menyelesaikan perakitan dan pengujian presisi semua bagian, pencetakan percobaan dan inspeksi bagian pertama dilakukan. Modifikasi dan optimalisasi cetakan terus menerus dilakukan hingga produksi massal yang stabil tercapai.

Tren Perkembangan

1. Pencetakan Ringan dan Terintegrasi: Memanfaatkan paduan aluminium dan baja berkekuatan tinggi, beberapa komponen diintegrasikan ke dalam satu unit, mengurangi jumlah suku cadang dan titik sambungan.

2. Teknologi Thermoforming dan Hydroforming: Diterapkan secara luas pada material berkekuatan tinggi, cetakan dilengkapi dengan sistem kontrol suhu canggih dan material tahan suhu tinggi, mencapai suhu pembentukan 500-900℃.

3. Manufaktur Cerdas dan Digitalisasi: Mengintegrasikan jaringan sensor dan menggabungkan teknologi kembar digital, komisioning virtual, pemeliharaan prediktif, dan optimasi proses mandiri dapat dicapai.

4. Aplikasi Manufaktur Aditif: Pencetakan 3D digunakan untuk memproduksi saluran air pendingin yang kompleks dan struktur ringan, meningkatkan efisiensi cetakan dan memperpendek siklus produksi.

5. Teknologi Pembentukan Multi-Material: Dapat beradaptasi dengan struktur bodi komposit baja-aluminium dan plastik-logam, memenuhi kebutuhan khusus pembentukan multi-material.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif?

A1: Bagian kerja cetakan terutama menggunakan baja perkakas karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) dan baja berkecepatan tinggi untuk memastikan kekerasan dan ketahanan aus yang tinggi; bagian dasar menggunakan baja struktural seperti baja 45 dan Q235 untuk memastikan kekuatan; pilar pemandu dan bushing menggunakan baja bantalan atau SUJ2. Pemilihan bahan cetakan akan disesuaikan untuk bahan pembentuk yang berbeda; misalnya, saat membentuk paduan aluminium, perhatian lebih akan diberikan pada bahan anti lengket dan konduktivitas termal.

Q2: Berapa lama siklus produksi untuk Stamping Die Panel Bagian Dalam Tutup Bagasi Otomotif?

A2: Cetakan stempel untuk panel bagian dalam bagasi otomotif biasanya membutuhkan waktu 8-15 bulan dari desain hingga pengiriman. Siklus spesifiknya bergantung pada kompleksitas produk, jenis material, persyaratan presisi, dan tingkat teknis perusahaan manufaktur. Cetakan satu bagian yang rumit atau cetakan yang menggunakan bahan baru mungkin memiliki siklus pengembangan yang lebih lama.

Q3: Bagaimana cara memastikan kualitas pembentukan panel bagian dalam bagasi?

A3: Memastikan kualitas pembentukan memerlukan kontrol dari berbagai aspek: Pertama, analisis simulasi CAE awal untuk memprediksi potensi cacat pembentukan; kedua, presisi dalam pembuatan cetakan, dengan penyelesaian permukaan biasanya membutuhkan Ra0,4 atau lebih tinggi; ketiga, optimalisasi parameter proses, termasuk tekanan, langkah, dan pelumasan; keempat, menggunakan sistem pemantauan canggih untuk memantau proses pembentukan secara real time; dan kelima, pemeriksaan bahan baku yang ketat dan pengendalian stabilitas proses.

Q4: Berapa umur cetakannya?

A4: Tergantung pada bahan dan prosesnya, masa pakai Cetakan Stempel Panel Bagian Dalam Tutup Bagasi Otomotif biasanya antara 300.000 dan 1.000.000 siklus. Menggunakan bahan cetakan berkualitas tinggi dan proses perlakuan panas yang tepat, dikombinasikan dengan perawatan yang tepat, dapat memperpanjang umur cetakan secara signifikan. Masa pakai cetakan pembentuk paduan aluminium umumnya lebih lama dibandingkan dengan cetakan pembentuk baja.

Q5: Bagaimana cara memenuhi persyaratan pembentukan bahan yang berbeda?

A5: Cetakan harus dirancang khusus untuk bahan yang berbeda. Misalnya, pembentukan baja memerlukan gaya pembentukan yang lebih besar dan pelumasan yang lebih baik; pembentukan paduan aluminium memerlukan pertimbangan daya rekat material dan konduktivitas termal; dan pembentukan baja berkekuatan tinggi membutuhkan kompensasi pegas yang lebih besar. Dengan menyesuaikan bentuk cetakan, parameter proses, dan perlakuan permukaan, karakteristik pembentukan bahan yang berbeda dapat disesuaikan.
