Stamping Fender Kiri Otomotif Die

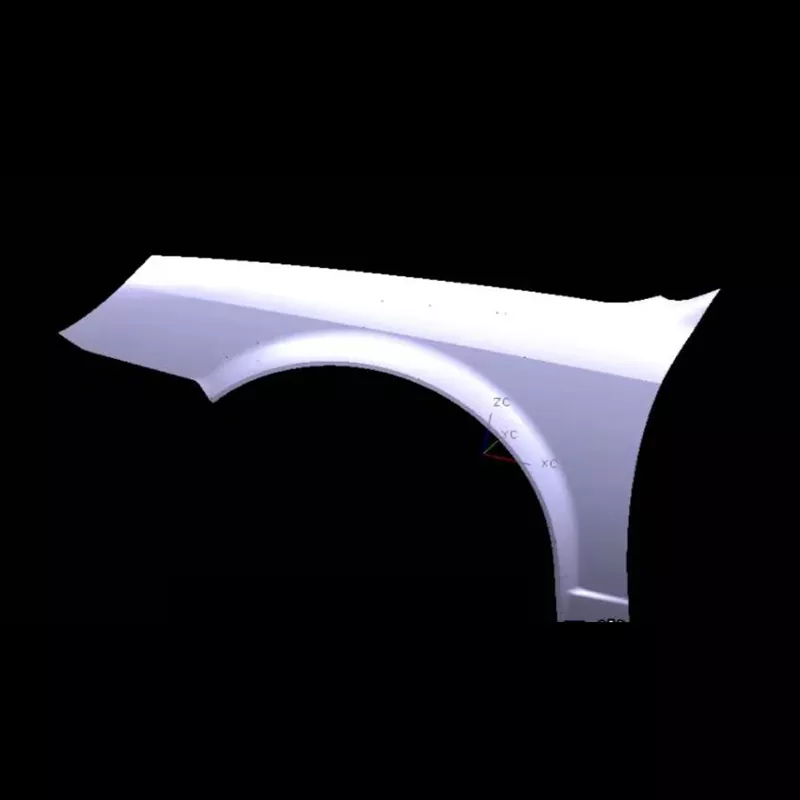

Die Stamping Fender Kiri Otomotif SIKAIDA adalah cetakan besar dan presisi tinggi yang digunakan untuk mencap panel fender kiri, yang memerlukan pembentukan permukaan melengkung yang rumit dan pita tepi. Sebagai produsen cetakan stempel otomotif terkemuka di Tiongkok, SIKAIDA memiliki pengalaman R&D dan manufaktur yang luas, teknologi produk terdepan, dan menyediakan solusi cetakan yang andal bagi produsen mobil global.

Detail Produk

1. Struktur Besar dan Kompleks

Die Stamping Fender Kiri Otomotif ini berukuran besar (panjang lebih dari 800mm dan lebar lebih dari 500mm), dengan permukaan yang rumit, memerlukan pembentukan berbagai permukaan melengkung dan fitur pita tepi, menuntut presisi yang sangat tinggi. SIKAIDA, dengan desain dan teknologi pemrosesannya yang canggih, dapat secara sempurna beradaptasi dengan kebutuhan gaya berbagai model kendaraan.

2. Persyaratan Presisi Tinggi dan Kilap Tinggi

Spatbor kiri merupakan permukaan terbuka dan harus bebas dari cacat permukaan; oleh karena itu, kekasaran permukaan cetakan harus di bawah Ra0.4. SIKAIDA secara ketat mengontrol setiap tahap produksi untuk memastikan presisi cetakan dan kualitas tampilan bagian yang dicap.

3. Proses Pembentukan yang Kompleks

Die Stamping Fender Kiri Otomotif mengintegrasikan berbagai proses seperti menggambar, memotong, dan meninju, dan kompatibel dengan proses menggambar dan hydroforming satu tahap. SIKAIDA mengoptimalkan tata letak proses untuk secara efektif mengurangi biaya dan meningkatkan efisiensi.

4. Sistem Pembentuk Kompleks

Untuk sudut negatif dan struktur undercut pada spatbor kiri, cetakan dilengkapi dengan mekanisme kompleks seperti penggeser dan irisan, dikombinasikan dengan draw bead yang masuk akal dan sistem ventilasi untuk menghindari pembentukan cacat dan meningkatkan tingkat hasil.

5. Sistem Pemandu dan Pemosisian yang Presisi

Komponen pemandu berpresisi tinggi memastikan keselarasan cetakan atas dan bawah yang akurat, dan perangkat pemosisian yang canggih memastikan penempatan lembaran logam yang akurat, meningkatkan akurasi pencetakan dan masa pakai cetakan.

Fitur Produk dan Aplikasi

Stamping Die Fender Kiri Otomotif ini cocok untuk produksi berbagai fender kiri otomotif, menghasilkan bentuk yang ramping secara aerodinamis. Ini kompatibel dengan berbagai bahan seperti baja dan paduan aluminium. Sebagai pemasok profesional, SIKAIDA menawarkan layanan yang disesuaikan untuk memenuhi kebutuhan berbagai model kendaraan.

Pengenalan Proses Manufaktur

1. Analisis Produk dan Simulasi CAE

Simulasi CAE dilakukan dengan menggunakan perangkat lunak seperti AutoForm untuk memprediksi dan mengatasi cacat seperti retak dan kerutan, memastikan kualitas desain dan pembuatan cetakan.

2. Desain Cetakan

Desain 3D penuh dilakukan menggunakan perangkat lunak UG dan CATIA untuk menyempurnakan detail komponen, memastikan struktur cetakan yang masuk akal dan pengoperasian yang andal.

3. Pemilihan Bahan

Basis Stamping Die Fender Kiri Otomotif terbuat dari baja berkualitas tinggi seperti baja 45 dan 42CrMo, sedangkan bagian kerjanya menggunakan baja khusus seperti Cr12MoV, memastikan kekerasan tinggi dan ketahanan aus yang tinggi, cocok untuk stamping intensitas tinggi jangka panjang.

4. Pemesinan Presisi

Proses pemesinan khusus termasuk roughing, finishing CNC berkecepatan tinggi, pemotongan kawat, dan pemolesan halus, dikombinasikan dengan quenching dan tempering (kekerasan HRC48-52), memenuhi persyaratan presisi dan kekasaran permukaan.

5. Perakitan dan Debugging (T0 Trial Moulding)

Setelah perakitan, cetakan diuji pada mesin. Parameter proses disesuaikan berulang kali, dan cetakan dioptimalkan untuk memastikan bagian yang dicap memenuhi syarat dan cetakan dapat langsung diproduksi secara massal.

Tren Perkembangan:

1. Cetakan Terintegrasi Sangat Ringan

Spatbor kiri berkembang ke arah ukuran yang lebih besar dan desain yang terintegrasi. SIKAIDA menggunakan proses lanjutan seperti pembentukan panas untuk mengembangkan cetakan yang sesuai dengan kebutuhan kekuatan tinggi dan ringan.

2. Intelegensi dan Digitalisasi

Sensor tertanam di Stamping Die Fender Kiri Otomotif untuk pemantauan waktu nyata. Dikombinasikan dengan teknologi kembar digital, debugging virtual tercapai, memperpendek siklus pengembangan dan meningkatkan tingkat keberhasilan pencetakan percobaan.

3. Cetakan Multi-Bahan dan Komposit

Beradaptasi dengan material baru seperti paduan aluminium dan serat karbon, proses pencetakan komposit dan cetakan yang sesuai dikembangkan untuk memenuhi beragam permintaan pasar.

4. Aplikasi Manufaktur Aditif

Memanfaatkan teknologi pencetakan 3D untuk memproduksi komponen cetakan yang kompleks akan meningkatkan kinerja cetakan, memperpendek siklus produksi, dan menyoroti keuntungan dari pembuatan struktur yang kompleks.

Stamping Die Fender Kiri Otomotif SIKAIDA adalah contoh khas cetakan panel bodi otomotif. Siklus pengembangannya yang memakan waktu 8-15 bulan dan biaya tinggi menyoroti kekuatan perusahaan. Sebagai produsen dan pemasok profesional di Tiongkok, SIKAIDA akan mengikuti tren industri, terus mengoptimalkan produknya, dan memberikan solusi cetakan berkualitas tinggi kepada pelanggan global.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan pada cetakan stempel fender kiri otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon berkualitas tinggi (seperti baja 45) atau baja struktural paduan (seperti 42CrMo). Bagian kerja (profil, ujung tombak) menggunakan baja perkakas karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) atau baja metalurgi serbuk (seperti CPM-D2) untuk memastikan kekerasan tinggi, ketahanan aus yang tinggi, dan ketangguhan yang baik.

Q2: Berapa lama siklus pembuatan stempel spatbor kiri otomotif?

A2: Siklus pengembangan stamping dies untuk spatbor kiri mobil berlangsung lama (biasanya 8-15 bulan) dan biayanya tinggi (mencapai jutaan hingga puluhan juta RMB), menjadikannya tolok ukur utama untuk mengukur kekuatan komprehensif perusahaan pembuat die. Seiring berkembangnya mobil menuju kecerdasan, elektrifikasi, dan bobot yang lebih ringan, persyaratan teknis untuk mobil tersebut akan terus meningkat.
