Stamping Panel Sisi Kiri Otomotif Die

Stamping Die Panel Sisi Kiri Otomotif SIKAIDA adalah sistem alat stamping yang besar, presisi tinggi, dan kompleks yang dikembangkan oleh SIKAIDA untuk mencap panel samping integral kiri dari lembaran baja atau aluminium. Ini bukan cetakan tunggal, tetapi sistem terintegrasi lengkap yang mencakup komponen-komponen utama seperti cetakan pengosongan, cetakan cetakan, cetakan pemangkasan, dan cetakan flanging. Tingkat produksi produk ini secara langsung mewakili standar tertinggi cetakan stempel panel bodi otomotif dan merupakan simbol inti dari kekuatan komprehensif SIKAIDA sebagai pemasok profesional di industri cetakan.

Fitur Produk Terperinci

1. Ukuran Besar dan Struktur Kompleks

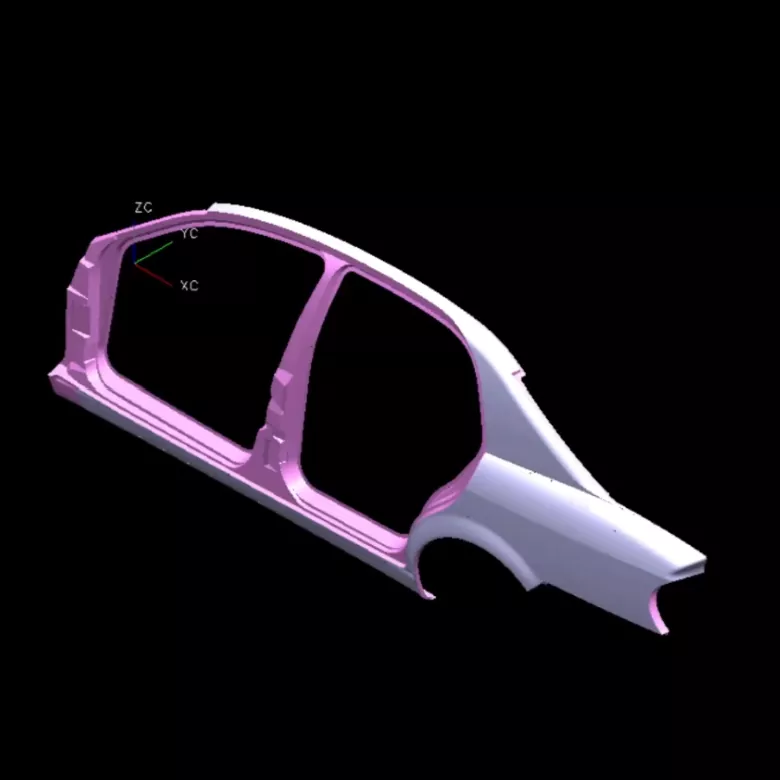

Panel samping kiri mobil berukuran besar (biasanya panjangnya lebih dari 1,5 meter dan lebar 0,8-1 meter), dengan bentuk yang rumit, termasuk fitur gambar dalam, lengkungan rumit, bukaan jendela, dan garis fitur. Stamping Die Panel Sisi Kiri Otomotif SIKAIDA dapat secara tepat membentuk lubang pemasangan, rusuk penguat, dan detail flensa pada panel samping. Melalui analisis simulasi profesional dan optimalisasi struktur cetakan, ini memastikan distribusi tegangan yang wajar dan pembentukan yang stabil.

2. Persyaratan Presisi Tinggi dan Kualitas Tinggi

Sebagai komponen eksterior utama sebuah mobil, panel samping kiri harus bebas dari goresan, kerutan, penyok, dan cacat lainnya. SIKAIDA mengontrol kualitas secara ketat, dengan persyaratan ketat untuk penyelesaian permukaan cetakan dan distribusi tekanan. Permukaan pembentuk kunci dipoles halus hingga menjadi cermin, secara efektif menghindari cacat permukaan yang disebabkan oleh gesekan antara lembaran logam dan cetakan selama pengecapan.

3. Pembentukan Terintegrasi Multi-Proses

Stamping pada panel sisi kiri memerlukan penyelesaian beberapa proses secara terus-menerus, termasuk blanking, drawing, trimming, dan flanging. Stamping Die Panel Sisi Kiri Otomotif SIKAIDA bekerja secara mulus dengan jalur produksi otomatis modern, menggunakan teknologi transfer robot untuk mencapai stamping multi-stasiun yang berkelanjutan. Hal ini menyeimbangkan efisiensi produksi dengan kualitas produk yang konsisten, dan tata letak proses ilmiah memperpendek siklus produksi dan mengurangi biaya.

4. Sistem Pembimbing dan Penyeimbang yang Kompleks

Mengatasi bentuk kompleks dan dimensi besar pada panel samping, cetakan dilengkapi dengan sistem pemandu presisi tinggi (pilar pemandu, selongsong pemandu, pelat pemandu samping) untuk memastikan penutupan cetakan atas dan bawah secara presisi. Sistem penyeimbang yang komprehensif (pegas nitrogen, blok penyeimbang mekanis) memastikan pengecapan yang stabil dan aman, sehingga memperpanjang masa pakai cetakan.

5. Sistem Pelumasan dan Ventilasi Tingkat Lanjut

Cetakan ini memiliki sistem pelumasan otomatis kompleks yang secara otomatis menerapkan pelumas selama pengecapan, mengurangi gesekan antara lembaran logam dan cetakan serta meningkatkan kualitas pembentukan. Cetakan gambar besar dilengkapi dengan sistem ventilasi multi titik untuk mencegah kerutan, penyok, dan cacat pembentukan lainnya yang disebabkan oleh udara yang terperangkap.

Fitur Produk dan Aplikasi

SIKAIDA Automotive Left Side Panel Stamping Die terutama digunakan dalam pembuatan panel samping untuk kendaraan penumpang seperti sedan, SUV, dan MPV. Ini juga dapat digunakan dalam produksi panel samping kabin dan penutup lainnya untuk kendaraan komersial. Cetakannya terbuat dari baja paduan berkekuatan tinggi, dengan permukaan utama mengalami perlakuan panas dan pemolesan presisi, menghasilkan ketahanan aus yang tinggi, presisi tinggi, dan masa pakai yang lama. Sebagai pabrik profesional dengan pengalaman produksi yang luas, SIKAIDA dapat menyesuaikan solusi cetakan sesuai dengan model kendaraan dan kebutuhan pelanggan yang berbeda, memenuhi beragam kebutuhan produksi industri otomotif.

Pengenalan Proses Manufaktur

1. Analisis Produk dan Simulasi CAE

Sebelum mendesain cetakan, SIKAIDA menggunakan perangkat lunak simulasi stamping profesional seperti AutoForm dan Dynaform untuk memprediksi sifat mampu bentuk, regangan, dan pegas pada panel samping, mengidentifikasi risiko kualitas terlebih dahulu, mengoptimalkan solusi proses dan struktur cetakan, serta mengurangi biaya uji coba dan modifikasi.

2. Desain Cetakan

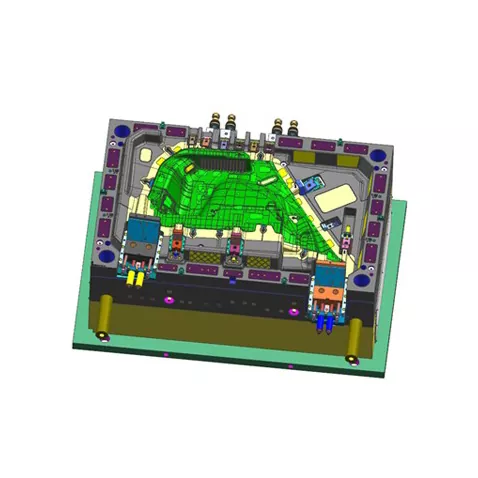

Perangkat lunak desain 3D tingkat lanjut seperti UG dan CATIA digunakan untuk menyelesaikan desain 3D lengkap semua komponen, termasuk cetakan atas, cetakan bawah, dan cincin tekanan. Faktor-faktor seperti ketebalan lembaran logam dan kompensasi springback dipertimbangkan sepenuhnya untuk memastikan akurasi dan stabilitas cetakan. Skema desain ditinjau dan dikonfirmasi oleh insinyur profesional.

3. Pemilihan Bahan

Substrat Stamping Die Panel Sisi Kiri Otomotif menggunakan baja struktural karbon berkualitas tinggi (seperti baja 45) atau baja struktural paduan (seperti 42CrMo) untuk memastikan ketangguhan dan kekakuan. Bagian kerja (profil, ujung tombak) menggunakan baja perkakas karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) atau baja metalurgi serbuk untuk memastikan kekerasan tinggi, ketahanan aus yang tinggi, dan memperpanjang umur cetakan.

4. Pemesinan Presisi

- Pemesinan Kasar: Pemesinan awal dilakukan dengan menggunakan mesin gantry milling besar atau pusat permesinan gantry CNC, dengan kelonggaran untuk finishing.

- Pemesinan Selesai: Pemesinan presisi pusat permesinan CNC berkecepatan tinggi pada profil dan ujung tombak memastikan keakuratan dimensi dan kekasaran permukaan.

- Pemesinan Khusus: Pemesinan pelepasan listrik (EDM) digunakan untuk memproses profil dan sudut yang kompleks; kawat EDM digunakan untuk membuat lubang dan kontur presisi; quenching dan tempering dilakukan untuk mencapai kekerasan 48-52 HRC.

- Perawatan Permukaan: Pelapisan krom keras atau nitridasi diterapkan pada profil untuk meningkatkan kekerasan dan ketahanan aus, sementara pencegahan karat dan penghilangan lemak juga dilakukan.

5. Perakitan dan Debugging (Cetakan Uji Coba T0)

Semua komponen dirakit menjadi cetakan lengkap, dipasang pada peralatan stamping untuk cetakan percobaan. Teknisi profesional berulang kali menyesuaikan parameter proses seperti tekanan dan langkah hingga dihasilkan komponen yang memenuhi syarat. Setelah pemeriksaan bagian pertama dan konfirmasi pengukuran dimensi, barang tersebut dikirimkan ke pelanggan.

Tren Perkembangan

1. Cetakan Terintegrasi Sangat Besar

Panel samping otomotif berkembang menuju struktur terintegrasi yang lebih besar, yang membutuhkan tonase cetakan lebih tinggi (hingga 2000 ton ke atas) dan stabilitas dimensi. SIKAIDA terus mengoptimalkan teknologi desain dan pemrosesan, memungkinkan pengembangan cetakan stempel panel samping terintegrasi yang sangat besar untuk memenuhi kebutuhan kendaraan energi baru dan model generasi mendatang.

2. Aplikasi Bahan Ringan

Dengan berkembangnya bobot otomotif, material baru seperti baja berkekuatan tinggi dan paduan aluminium banyak digunakan. SIKAIDA mengoptimalkan struktur cetakan dan teknologi perawatan permukaan untuk beradaptasi dengan karakteristik pembentukan material baru (misalnya, cetakan gambar paduan aluminium dilengkapi dengan lapisan khusus dan sistem pelumasan).

3. Manufaktur dan Digitalisasi Cerdas

Sensor tekanan dan suhu tertanam dalam cetakan untuk memantau parameter stamping secara real time, memungkinkan pemeliharaan prediktif dan optimalisasi proses. Dikombinasikan dengan teknologi kembar digital untuk debugging virtual, siklus pengembangan dapat dipersingkat 20-30%, sehingga meningkatkan efisiensi penelitian dan pengembangan.

4. Perubahan dan Otomatisasi Die yang Cepat

Untuk kebutuhan produksi multi-variasi dalam jumlah kecil, cetakan ini mengadopsi struktur perubahan cetakan yang cepat (penjepitan cepat, pemosisian otomatis), ditambah dengan robot otomatis dan sistem inspeksi penglihatan, mencapai otomatisasi tingkat tinggi dalam produksi stamping dan meningkatkan fleksibilitas produksi.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan untuk Stamping Die Panel Sisi Kiri Otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon berkualitas tinggi (seperti baja 45) atau baja struktural paduan (seperti 42CrMo). Bagian kerja (profil, ujung tombak) menggunakan baja perkakas karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) atau baja metalurgi serbuk untuk memastikan kekerasan tinggi (48-52 HRC) dan ketahanan aus yang tinggi. Beberapa cetakan kelas atas menggunakan teknologi semen karbida atau pelapisan permukaan untuk meningkatkan masa pakai.

Q2: Berapa lama siklus produksi cetakan stempel panel sisi kiri otomotif?

A2: Siklus produksi cetakan stempel untuk panel sisi kiri mobil biasanya berkisar antara 8 hingga 15 bulan, tergantung pada faktor-faktor seperti kompleksitas suku cadang, persyaratan presisi, dan kapasitas produksi. Siklus pengembangan untuk cetakan panel samping permukaan melengkung yang kompleks dapat melebihi 15 bulan, sedangkan cetakan struktur sederhana dapat diselesaikan dalam waktu 8 hingga 10 bulan. Keseluruhan proses, mulai dari desain dan pemrosesan hingga perakitan dan debugging, memerlukan kolaborasi antar berbagai departemen.
