Stamping Panel Luar Kap Otomotif Die

Stamping Die Panel Luar Kap Otomotif SIKAIDA adalah sistem kelengkungan yang besar dan kompleks, termasuk cetakan atas, cetakan bawah, cincin tekanan, dan komponen pemandu presisi, cocok untuk pembentukan panel luar kap mesin satu langkah atau multi-langkah. Sebagai pemasok terpercaya bagi industri otomotif global, cetakannya dapat beroperasi secara stabil di lini stamping bervolume tinggi.

Fitur Produk Inti:

1. Struktur Kelengkungan Ganda yang Besar dan Kompleks: Stamping Die Panel Luar Kap Otomotif cocok untuk panel luar kap (panjang > 1,2m, lebar 0,8-1,0m), dengan proporsi permukaan bentuk bebas yang tinggi, garis fitur, dan rusuk penguat, yang memerlukan akurasi dan kualitas permukaan yang sangat tinggi.

2. Permukaan Akhir Presisi Tinggi dan Kelas Cermin: Cocok untuk bagian penampilan Kelas A (tidak ada goresan, kerutan, pegas), permukaan akhir cetakan mencapai tingkat cermin (Ra≤0,4μm), memerlukan standar ketat untuk bahan, perlakuan panas, dan teknik pemrosesan.

3. Sistem Multi-Proses Terintegrasi: Mengintegrasikan beberapa proses seperti menggambar, meninju, dan memotong, kompatibel dengan berbagai proses pembentukan, mendukung pengumpanan, penentuan posisi, dan pembongkaran otomatis, dan cocok untuk produksi otomatis.

4. Struktur Tugas Berat dan Panduan Presisi: Die Stamping Panel Luar Kap Otomotif menggunakan rangka die berkekuatan tinggi yang cocok untuk stamping tonase tinggi, dilengkapi dengan tiang pemandu presisi tinggi dan sistem selongsong pemandu untuk menghindari ketidaksejajaran die, dan dilengkapi mekanisme penyangga dan pembongkaran yang stabil untuk memastikan stempel yang mulus.

5. Sistem Pelumasan dan Pendinginan Tingkat Lanjut: Sistem pelumasan yang dioptimalkan mengurangi gesekan dan memperpanjang umur cetakan; sistem pendingin yang dikontrol suhu dapat ditambahkan sesuai kebutuhan untuk memastikan stabilitas pembentukan material.

Aplikasi dan Keunggulan Material

Stamping Die Panel Luar Kap Otomotif cocok untuk mencap panel luar baja dan paduan ringan untuk mobil penumpang, kendaraan komersial, dan kendaraan energi baru. Basis cetakan menggunakan baja tahan karat 45# dan Q235, dan bagian kerjanya terbuat dari bahan seperti Cr12MoV, mencapai kekerasan 48-52 HRC setelah perlakuan panas, memiliki keunggulan seperti kekuatan tinggi dan ketahanan aus yang tinggi.

Proses Pembuatan Lengkap

1. Analisis Produk dan Simulasi CAE

Perangkat lunak AutoForm dan Dynaform digunakan untuk menganalisis sifat mampu bentuk, springback, dll., memprediksi dan memecahkan masalah stamping, serta mengoptimalkan proses dan desain cetakan.

2. Desain Mati 3D Penuh

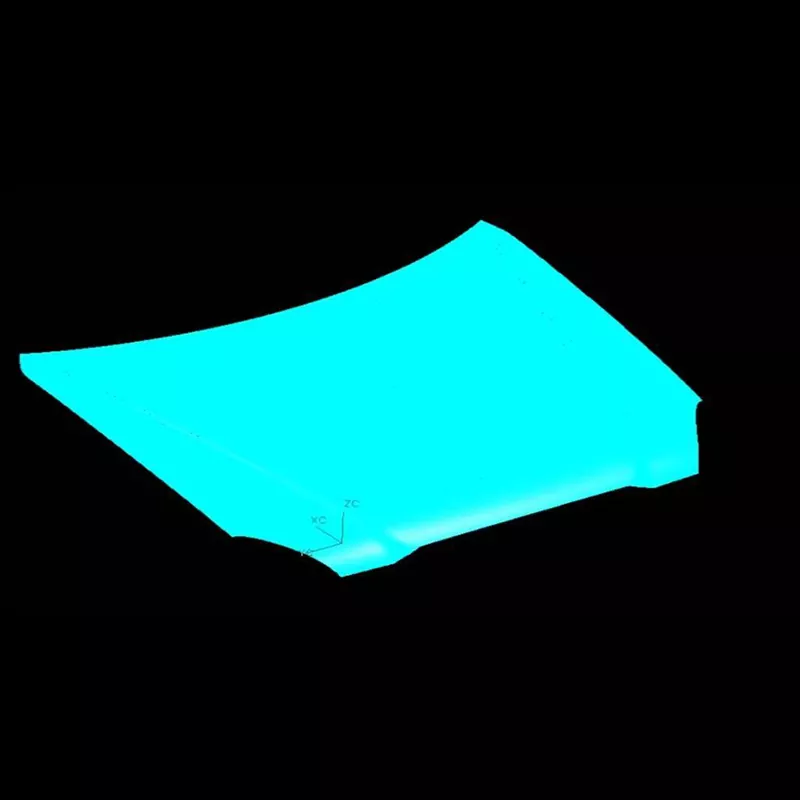

Stamping Die Panel Luar Kap Otomotif menggunakan perangkat lunak seperti UG dan CATIA untuk menyelesaikan desain 3D penuh, secara akurat memposisikan semua detail seperti sisipan dan sekrup.

3. Pemilihan Bahan dan Perlakuan Panas

Bahan yang sesuai dipilih, dan proses seperti pendinginan vakum dan temper digunakan untuk memastikan sifat mekanik cetakan memenuhi persyaratan penggunaan.

4. Pemesinan Presisi

Setelah pemesinan kasar (memungkinkan adanya kelonggaran), pemesinan akhir (memastikan presisi), pemesinan khusus (EDM, pemotongan kawat, dll.), dan pemolesan, hasil akhir cermin tercapai.

5. Perakitan dan Cetakan Uji Coba T0

Setelah semua komponen dirakit, dilakukan percobaan pencetakan. Parameter proses disesuaikan, dan cetakan dimodifikasi dan dioptimalkan hingga bagian yang dicap memenuhi persyaratan gambar.

Tren Perkembangan

Industri cetakan menunjukkan empat tren utama: beradaptasi dengan bahan ringan dan berkekuatan tinggi; mencapai presisi dan kecerdasan proses penuh; otomatisasi terintegrasi multi-proses; memperpendek siklus pengembangan melalui teknologi kembar digital; dan mengurangi biaya.

SIKAIDA Automotive Hood Outer Panel Stamping Die mewakili stamping die tingkat lanjut. Dengan siklus pengembangan 8-15 bulan dan biaya mulai dari jutaan hingga puluhan juta yuan, ini menjadi tolok ukur untuk mengukur kekuatan pabrik cetakan profesional. SIKAIDA akan terus meningkatkan teknologinya untuk memenuhi kebutuhan industri otomotif global yang canggih.

Pertanyaan yang Sering Diajukan:

Q1: Bahan apa yang biasanya digunakan dalam Stamping Die Panel Luar Kap Otomotif?

A1: Basis cetakan biasanya menggunakan baja struktural karbon berkualitas tinggi (seperti 45#, Q235), sedangkan bagian kerja menggunakan baja perkakas karbon tinggi, kromium tinggi (seperti Cr12MoV, Cr12) dan baja berkecepatan tinggi (seperti W6Mo5Cr4V2), dll., yang menjalani perlakuan panas yang sesuai untuk mencapai kekerasan dan ketahanan aus yang diperlukan.

Q2: Berapa lama siklus pembuatan cetakan stempel untuk panel luar kap otomotif?

A2: Stamping die untuk panel luar kap otomotif memiliki struktur kompleks dan persyaratan presisi tinggi. Siklus produksi biasanya 8-15 bulan, tergantung pada kompleksitas produk, persyaratan teknis, dan kemampuan produksi. Siklus pengembangannya yang panjang dan biayanya yang tinggi menjadikannya tolok ukur utama untuk mengukur kekuatan komprehensif perusahaan cetakan.
