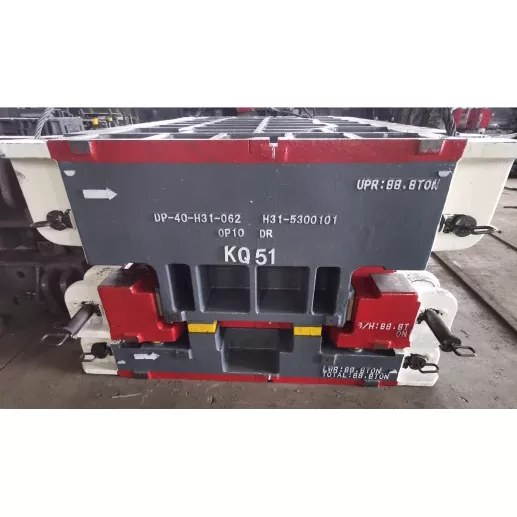

Stamping Perakitan Panel Depan Otomotif Dies

Stamping Dies Rakitan Panel Depan Otomotif SIKAIDA adalah peralatan presisi kelas atas yang dikembangkan secara independen, cocok untuk produksi massal rakitan panel depan. Mengatasi struktur kompleks dan persyaratan tinggi pada perakitan panel depan (panel bodi besar), die mengintegrasikan teknologi canggih untuk memecahkan tantangan produksi utama. Pabrik ini dilengkapi dengan peralatan profesional dan tim yang berdedikasi untuk memastikan kualitas cetakan memenuhi standar.

Detail Produk

1. Pembentukan Struktur Panel Bodi Besar

Kontrol aliran dan peregangan material yang tepat, akurasi dimensi utama dalam ±0,1 mm, kesalahan kerataan ≤0,15 mm/m; area deep drawing menggunakan pembentukan progresif multi-lintasan untuk menghindari cacat material dan meningkatkan hasil.

2. Teknologi Pembentuk Permukaan Melengkung yang Kompleks

Stamping Dies Perakitan Panel Depan Otomotif menggunakan pembentukan hiperboloid dan struktur profil yang dapat disesuaikan. Dikombinasikan dengan analisis CAE dan optimasi proses, ini memecahkan masalah seperti kerutan dan retak, mencapai akurasi permukaan dalam ±0,05 mm, memastikan kompatibilitas dengan komponen yang berdekatan.

3. Desain Balok Penguat Terintegrasi

Panel depan dan balok penguat diintegrasikan menggunakan teknologi rongga terpisah, beradaptasi dengan material berkekuatan tinggi dan memastikan keakuratan geometri balok penguat (kelurusan ≤0,1 mm/m, paralelisme ≤0,15 mm).

4. Pembentukan Terintegrasi Multi-Komponen

Berbagai proses terintegrasi, menyelesaikan pembentukan multi-komponen dalam satu operasi stamping; desain modular dan perubahan cetakan cepat beradaptasi dengan produksi multi-spesifikasi, mencapai tingkat pemanfaatan material ≥80% dan meningkatkan efisiensi produksi.

5. Kinerja Presisi dan Keamanan Tinggi

Panduan presisi tinggi dan kontrol umpan balik tekanan memastikan akurasi lubang kritis dalam ±0,05mm; desain struktural yang dioptimalkan memastikan deformasi yang dirancang selama tabrakan, menjamin keselamatan penghuni.

6. Kontrol dan Optimasi Proses Cerdas

Stamping Dies Perakitan Panel Depan Otomotif menggunakan perangkat lunak CAE untuk desain yang dioptimalkan, menggunakan kontrol tiga loop dan sistem pemantauan cerdas untuk memantau status pembentukan secara real time, memastikan kualitas produk yang stabil.

Fitur Produk dan Aplikasi

1. Kendaraan Penumpang: Memastikan kekakuan bodi dan keselamatan tabrakan, memenuhi persyaratan penyegelan eksterior;

2. Kendaraan Komersial: Tahan terhadap benturan berat, memastikan keandalan dan daya tahan struktural;

3. SUV/Kendaraan Off-Road: Beradaptasi dengan kompartemen mesin yang besar, meningkatkan perlindungan depan;

4. Kendaraan Listrik: Menyesuaikan dengan kebutuhan khusus seperti paket baterai dan saluran pendingin, sekaligus mempertimbangkan desain yang ringan;

5. Mobil Balap/Mobil Performa: Memenuhi persyaratan aerodinamis, ringan, dan kekakuan tinggi;

6. Truk/Bus: Beradaptasi dengan kendaraan besar, memastikan kapasitas menahan beban dan keselamatan tabrakan.

Pengenalan Proses Manufaktur

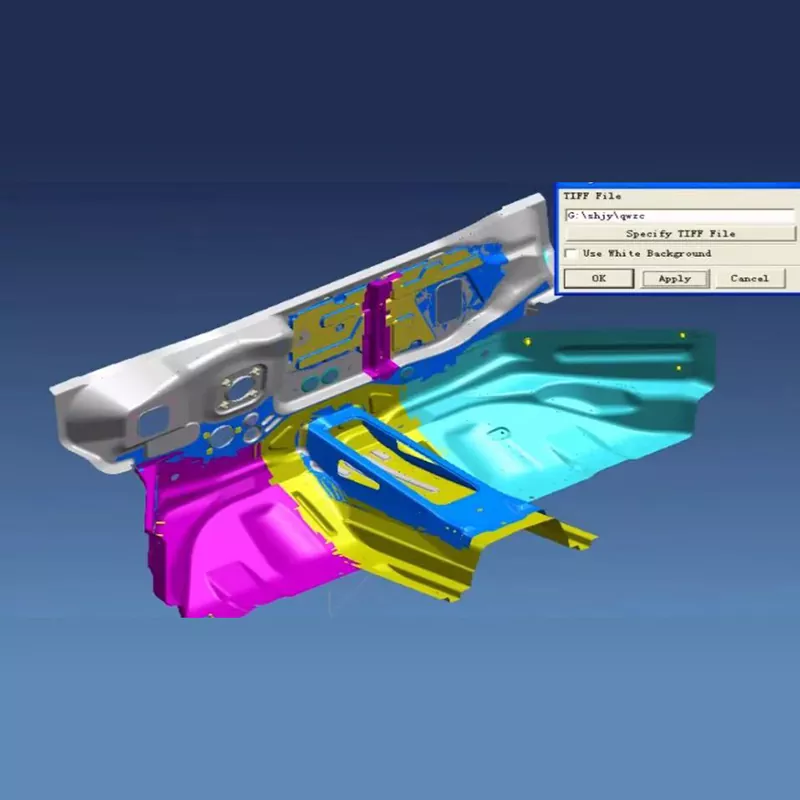

1. Desain dan Analisis Produk

Perangkat lunak profesional digunakan untuk analisis sifat mampu bentuk dan optimalisasi proses guna menentukan parameter optimal, menyeimbangkan keamanan dan akurasi perakitan.

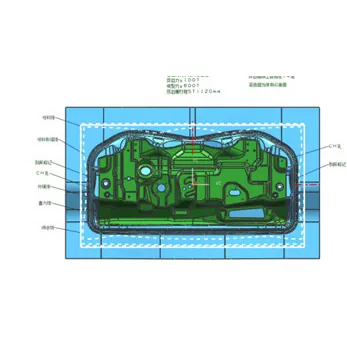

2. Desain Struktur Cetakan

Desain 3D penuh, struktur modular, perawatan mudah, dapat beradaptasi dengan produksi otomatis dan pengoperasian robot.

3. Pemilihan dan Persiapan Bahan

- Bagian Kerja: Baja cetakan dengan kekerasan tinggi dipilih, dengan paduan khusus yang digunakan di area gambar dalam;

- Basis Cetakan/Bagian Standar: Baja berkualitas tinggi dipilih untuk memastikan kekuatan dan presisi;

- Perawatan Permukaan: Nitridasi, pelapisan krom keras, dll., untuk mengurangi gesekan dan adhesi.

4. Proses Pemesinan Presisi

Pemesinan kasar memungkinkan tunjangan pemesinan penyelesaian. Penyelesaian dilakukan dengan menggunakan peralatan kelas atas, mencapai kekasaran permukaan Ra0,2, akurasi posisi lubang ±0,01mm, dan kekerasan ≥HV950 setelah perawatan penguatan permukaan.

5. Perakitan dan Debugging

Perakitan presisi, debugging parameter pada mesin, inspeksi bagian pertama, dan produksi uji coba batch memastikan stabilitas dan keandalan cetakan.

Tren Perkembangan

1. Ringan dan Kekuatan Tinggi: Beradaptasi dengan material baru dan menggunakan proses canggih, menyeimbangkan ringan dan keamanan;

2. Optimasi Presisi dan Keamanan: Berkembang menuju presisi tingkat mikron, memperkuat deteksi online dan optimalisasi tabrakan;

3. Produksi Fleksibel: Pergantian cetakan cepat (≤15 menit), dapat disesuaikan dengan produksi multi-variasi dalam jumlah kecil;

4. Debugging Digital: Menggabungkan kembaran digital untuk mempersingkat siklus pengembangan lebih dari 30%;

5. Manufaktur Ramah Lingkungan: Ramah lingkungan dan hemat energi, beradaptasi dengan kebutuhan kendaraan energi baru.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Dies Perakitan Panel Depan Otomotif?

A1: Bagian kerja terutama menggunakan baja cetakan dengan kekerasan tinggi seperti SKD11, Cr12MoV, dan DC53. Untuk bagian pembentuk gambar dalam dan area pembentuk balok penguat, digunakan metalurgi serbuk baja berkecepatan tinggi atau karbida disemen. Rangka cetakan menggunakan baja struktural seperti baja 45 dan Q235, dan bagian standar seperti pilar pemandu dan selongsong pemandu menggunakan baja bantalan GCr15. Untuk permukaan bentuk melengkung yang sangat menuntut, bahan pelapis keramik atau berlian terkadang digunakan untuk memastikan ketahanan aus dan masa pakai cetakan.

Q2: Berapa lama siklus produksi cetakan perakitan fasia depan otomotif?

A2: Tergantung pada kompleksitas dan presisi persyaratan perakitan fasia depan, siklus produksi biasanya 16-24 minggu. Cetakan perakitan fasia depan standar membutuhkan waktu sekitar 16 minggu, cetakan fasia depan melengkung yang rumit membutuhkan waktu 20 minggu, dan cetakan perakitan fasia depan yang sangat besar atau ringan mungkin memerlukan waktu lebih dari 24 minggu. Siklus spesifiknya bergantung pada kompleksitas struktur fasia depan, kesulitan pembentukan permukaan melengkung, dan persyaratan kinerja keselamatan tabrakan.

Q3: Berapa masa pakai cetakannya?

A3: Dalam kondisi penggunaan dan pemeliharaan normal, masa pakai cetakan stamping rakitan fasia depan dapat mencapai lebih dari 300.000 siklus. Melalui pemilihan bahan berkualitas tinggi, perlakuan panas yang tepat, dan pemesinan presisi, umur beberapa cetakan dapat mencapai 500.000 siklus. Area dengan keausan tinggi seperti area pembentukan yang ditarik dalam, permukaan pembentuk balok penguat, dan permukaan melengkung memerlukan perawatan dan penggantian rutin untuk memastikan kualitas produk dan stabilitas pembentukan.

Q4: Bagaimana kinerja presisi dan keselamatan rakitan fasia depan dijamin?

A4: Dengan mengoptimalkan parameter proses pembentukan melalui analisis CAE, menggunakan sistem pemandu presisi tinggi, mengendalikan pegas material dan distribusi ketebalan, serta secara teratur memeriksa dan menjaga presisi cetakan, keakuratan dimensi rakitan panel depan dapat dikontrol dalam ±0,1 mm, dan kerataan permukaan kawin dapat mencapai dalam 0,15 mm/m. Pada saat yang sama, desain struktural yang masuk akal dan proses perlakuan panas memastikan bahwa rakitan panel depan memiliki kekuatan struktural dan kinerja keselamatan tabrakan yang memadai.

Q5: Apa saja titik kontrol utama dalam proses pembuatan Stamping Dies Perakitan Panel Depan Otomotif?

A5: Titik kontrol utama dalam pembuatan cetakan perakitan panel depan meliputi: ① Pemesinan yang tepat pada profil permukaan penutup besar untuk memastikan kerataan dan akurasi permukaan; ② Memperkuat kualitas pembentukan struktur balok untuk memastikan posisi dan kekuatan; ③ Kontrol aliran material pada permukaan melengkung yang kompleks untuk menghindari cacat pembentukan; ④ Pemesinan lubang pemasangan yang presisi untuk memastikan akurasi perakitan; ⑤ Proses perlakuan panas untuk memastikan kekerasan dan ketangguhan. Setiap titik kontrol memerlukan pemeriksaan kualitas dan kontrol proses yang ketat, terutama kontrol yang tepat terhadap pembentukan lapisan penutup yang besar dan struktur permukaan melengkung yang kompleks.
