Stamping Rakitan Suspensi Depan Otomotif Dies

Stamping Dies Rakitan Suspensi Depan Otomotif SIKAIDA dirancang khusus untuk produksi massal dan pembuatan komponen struktur suspensi dengan presisi tinggi, memenuhi persyaratan akurasi dimensi, kekakuan, umur kelelahan, dan keselamatan tabrakan. Mereka banyak digunakan di berbagai jenis kendaraan, termasuk mobil penumpang, kendaraan komersial, dan kendaraan listrik.

Fitur Teknologi Inti:

1. Pembentukan Struktur Tata Ruang yang Kompleks

Kontrol yang tepat terhadap aliran material tiga dimensi dan peregangan pada komponen suspensi, dengan akurasi dimensi utama ±0,05mm dan akurasi posisi spasial ±0,1mm. Memanfaatkan teknologi pembentukan progresif multi-pass, penipisan material dan konsentrasi tegangan dapat dihindari.

2. Desain Bantalan Beban Kekuatan Tinggi

Kompatibel dengan baja berkekuatan tinggi dan paduan ringan, pembentukan area bertekanan tinggi dan struktur kritis dengan presisi tinggi, dengan kelurusan ≤0,08mm/m dan paralelisme ≤0,12mm. Teknologi profesional memastikan kinerja material yang stabil.

3. Teknologi Pemesinan Lubang Presisi

Mengintegrasikan beberapa proses, menyelesaikan pembentukan lubang presisi tinggi dalam satu operasi stamping. Akurasi lubang ±0,03mm dan silinder diameter lubang ≤0,05mm, mengandalkan sistem pemandu presisi tinggi untuk memastikan kualitas lubang.

4. Integrasi Pengelasan Multi-Komponen

Desain modular Stamping Rakitan Suspensi Depan Otomotif dengan struktur pengelasan yang dipesan, pemanfaatan material ≥85%, kemampuan beradaptasi perubahan cetakan yang cepat terhadap produksi multi-kendaraan, dan peningkatan akurasi perakitan dan kekuatan struktural melalui kontrol deformasi pengelasan.

5. Kinerja Dinamis dan Optimalisasi Keselamatan

Melalui panduan presisi tinggi dan pemantauan waktu nyata, dengan akurasi permukaan ±0,02 mm, distribusi tegangan yang dioptimalkan memperpanjang umur kelelahan, dan desain penyerapan energi yang ditingkatkan meningkatkan keselamatan tabrakan.

6. Kontrol Proses Cerdas

Memanfaatkan perangkat lunak CAE untuk mengoptimalkan parameter, sistem kontrol tiga loop dan perangkat pemantauan cerdas digunakan untuk mencapai pemantauan proses pembentukan secara real-time, memastikan kualitas yang konsisten dalam produksi massal.

Area Aplikasi

Banyak digunakan pada sistem suspensi depan mobil penumpang, kendaraan komersial, SUV, kendaraan listrik, mobil balap performa tinggi, truk, dan bus, menyesuaikan dengan kebutuhan spesifik berbagai model kendaraan.

Proses Manufaktur

1. Desain dan Simulasi Produk

Dengan menggunakan teknologi simulasi CAE, analisis sifat mampu bentuk, perhitungan springback, dan optimasi dinamis dilakukan untuk memberikan dukungan data untuk desain cetakan.

2. Desain Struktur Cetakan

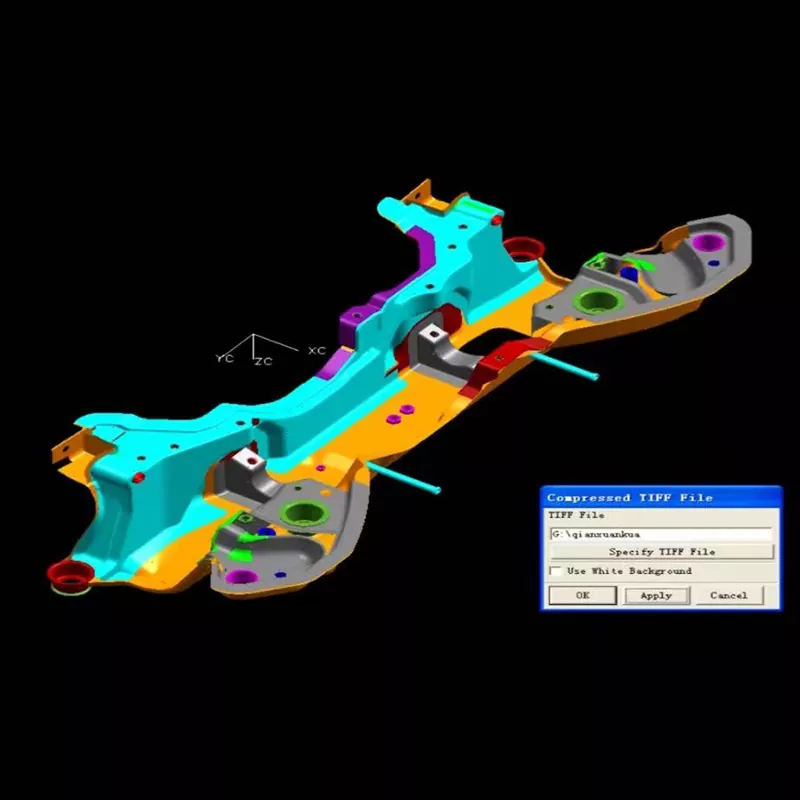

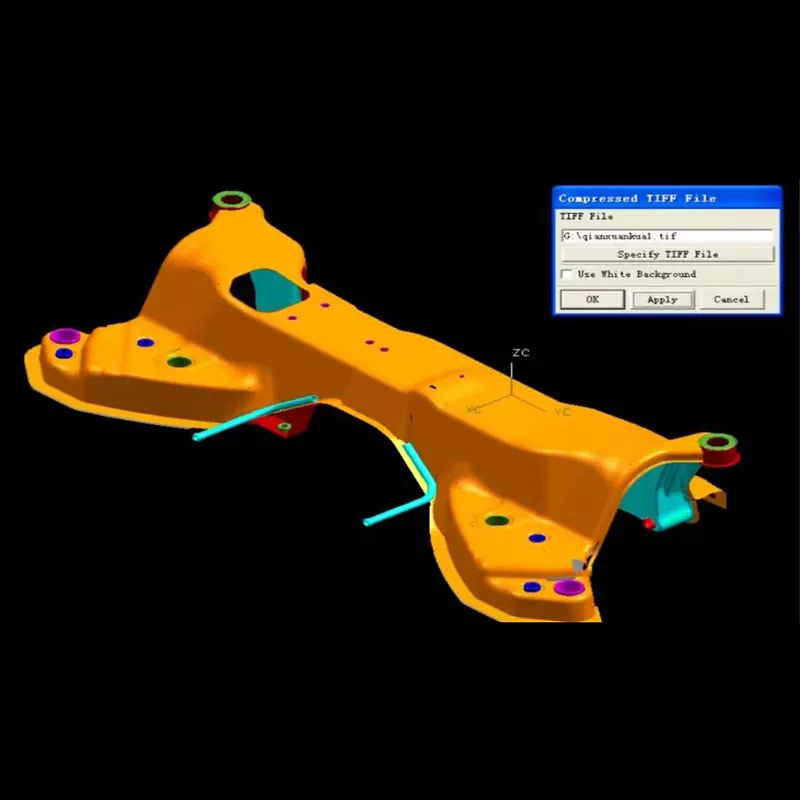

Melalui perangkat lunak profesional untuk desain 3D penuh, konsep modular diadopsi untuk beradaptasi dengan jalur produksi otomatis, memfasilitasi debugging dan pemeliharaan cetakan.

3. Pemilihan Bahan

Bagian kerja terbuat dari baja cetakan dengan kekerasan tinggi dan paduan khusus; rangka cetakan dan bagian standar terbuat dari baja yang sesuai; dan permukaan rongga menjalani perawatan khusus untuk mengurangi gesekan dan adhesi.

4. Proses Pemesinan Presisi

Stamping Dies Perakitan Suspensi Depan Otomotif menjalani perawatan seadanya, finishing, dan permukaan. Peralatan khusus memastikan keakuratan pemesinan, mencapai kekasaran permukaan Ra0,2-0,4μm. Bidang-bidang utama diperkuat.

5. Perakitan dan Debugging

Setelah perakitan presisi, bagian-bagian tersebut menjalani pengujian tekanan dan debugging. Inspeksi bagian pertama dan produksi uji coba batch mengoptimalkan parameter untuk memastikan produksi yang stabil dan keandalan produk.

Tren Perkembangan

Industri ini berkembang menuju lima arah utama: integrasi ringan dan berkekuatan tinggi, optimasi presisi dan dinamis, perubahan cetakan cepat dan produksi fleksibel, debugging virtual digital, dan manufaktur berkelanjutan ramah lingkungan, beradaptasi dengan tren elektrifikasi dan kecerdasan di industri otomotif.

Pertanyaan yang Sering Diajukan

Q1: Bahan apa yang biasanya digunakan dalam Stamping Rakitan Suspensi Depan Otomotif?

A1: Bagian kerja terutama menggunakan baja cetakan dengan kekerasan tinggi seperti SKD11, Cr12MoV, dan DC53. Untuk bagian pembentuk gambar dalam dan area penahan beban bertekanan tinggi, digunakan metalurgi serbuk baja berkecepatan tinggi atau karbida disemen. Basis cetakan menggunakan baja struktural seperti baja 45 dan baja Q235, sedangkan bagian standar seperti pilar pemandu dan busing pemandu menggunakan baja bantalan GCr15. Untuk pembentukan permukaan lengkung spasial yang sangat menuntut, bahan pelapis keramik atau berlian terkadang digunakan untuk memastikan ketahanan aus dan masa pakai cetakan.

Q2: Berapa lama siklus produksi Stamping Rakitan Suspensi Depan Otomotif?

A2: Tergantung pada kompleksitas dan presisi persyaratan perakitan suspensi depan, siklus produksi biasanya 18-26 minggu. Cetakan perakitan suspensi depan standar membutuhkan waktu sekitar 18 minggu, cetakan struktur spasial yang kompleks membutuhkan waktu 22 minggu, dan cetakan perakitan suspensi depan ultra-besar atau ringan mungkin memerlukan waktu lebih dari 26 minggu. Siklus spesifiknya bergantung pada kompleksitas struktur suspensi depan, kesulitan pembentukan spasial, dan persyaratan performa dinamis.

Q3: Berapa umur cetakannya?

A3: Dalam kondisi penggunaan dan perawatan normal, masa pakai cetakan stempel rakitan suspensi depan dapat mencapai lebih dari 250.000 siklus. Melalui pemilihan material berkualitas tinggi, perlakuan panas yang tepat, dan pemesinan presisi, masa pakai beberapa cetakan dapat mencapai 450.000 siklus. Area dengan tingkat keausan tinggi seperti bagian pembentuk yang ditarik dalam, permukaan bantalan bertekanan tinggi, dan lubang presisi memerlukan perawatan dan penggantian rutin untuk memastikan kualitas produk dan stabilitas pembentukan.

Q4: Bagaimana cara memastikan presisi dan kinerja dinamis rakitan suspensi depan?

A4: Dengan mengoptimalkan parameter proses pembentukan melalui analisis CAE, mengadopsi sistem pemandu presisi tinggi, mengendalikan pegas material dan distribusi ketebalan, serta secara teratur memeriksa dan menjaga presisi cetakan, keakuratan dimensi rakitan suspensi depan dapat dikontrol dalam ±0,05mm, dan akurasi permukaan kawin dapat mencapai ±0,02mm. Pada saat yang sama, desain struktural yang wajar dan proses perlakuan panas memastikan bahwa rakitan suspensi depan memiliki kekuatan struktural dan kinerja dinamis yang memadai.

Q5: Apa saja titik kontrol utama dalam proses pembuatan Stamping Dies Rakitan Suspensi Depan Otomotif?

A5: Titik kontrol utama dalam pembuatan cetakan rakitan suspensi depan meliputi: ① Pemesinan yang tepat pada permukaan spasial yang kompleks untuk memastikan keakuratan geometrik; ② Membentuk struktur bantalan berkekuatan tinggi yang berkualitas untuk memastikan posisi dan kekuatan; ③ Akurasi pemesinan lubang presisi untuk memastikan kualitas perakitan; ④ Kekuatan struktur terintegrasi multi-komponen yang dilas; ⑤ Proses perlakuan panas untuk memastikan kekerasan dan ketangguhan. Setiap titik kontrol memerlukan pemeriksaan kualitas dan kontrol proses yang ketat, terutama untuk kontrol yang tepat terhadap pembentukan struktur spasial yang kompleks dan area penahan beban berkekuatan tinggi.
